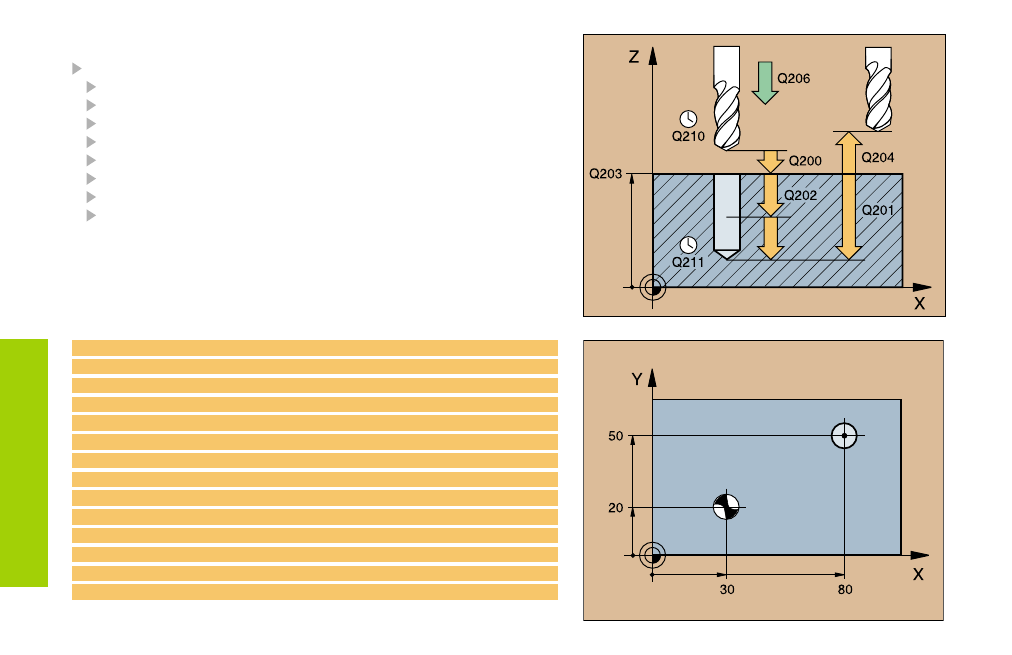

BOHREN (200)
CYCL DEF: Zyklus 200 BOHREN wählen
Sicherheits-Abstand: Q200
Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
Vorschub Tiefe: Q206
Zustell-Tiefe: Q202
Verweilzeit oben: Q210
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Verweilzeit unten: Q211
Die TNC positioniert das Werkzeug in der Werkzeug-Achse automa-
tisch vor. Bei Tiefe größer oder gleich Zustell-Tiefe verfährt das Werk-
zeug in einem Arbeitsgang auf Tiefe.
11 CYCL DEF 200 BOHREN
Q200 = 2 ;SICHERHEITS-ABST.
Q201 = -15 ;TIEFE
Q206 = 250 ;F TIEFENZUST.
Q202 = 5 ;ZUSTELL-TIEFE
Q210 = 0 ;V.-ZEIT OBEN
Q203 = +0 ;KOOR. OBERFL.
Q204 = 100 ;2. S.-ABSTAND
Q211 = 0.1 ;V.-ZEIT UNTEN
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
