54
Zyklen
zur
Herstellung
von
Bohrungen
und
Gewinden

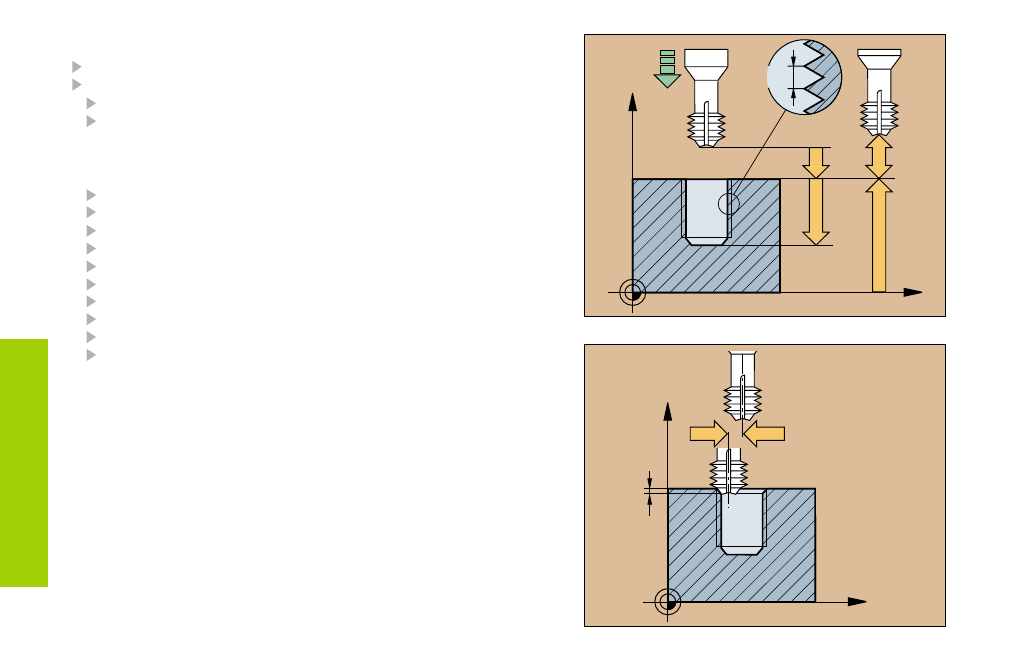

HELIX-BOHRGEWINDEFRAESEN (265)
Vorpositionieren in der Bohrungsmitte mit R0
CYCL DEF: Zyklus 265 HELIX-BOHRGEWINDEFRAESEN wählen
Soll-Durchmesser des Gewindes: Q335
Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
• Rechtsgewinde: +
• Linksgewinde: –
Gewindetiefe: Abstand Werkstück-Oberfläche – Gewindeende: Q201
Vorschub Vorpositionieren: Q253
Senktiefe stirnseitig: Q358
Versatz Senken stirnseitig: Q359
Senkvorgang: Q360
Sicherheits-Abstand: Q200
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Vorschub Senken: Q254
Vorschub Fräsen: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
