HEIDENHAIN iTNC 530 153
5
.3
We
rk
z
e
u
g
-K
o
rr
e
k
tu
r
5.3 Werkzeug-Korrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für Werk-
zeug-Länge in der Spindelachse und um den Werkzeug-Radius in der
Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist
die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene wirk-
sam. Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der Dreh-
achsen.

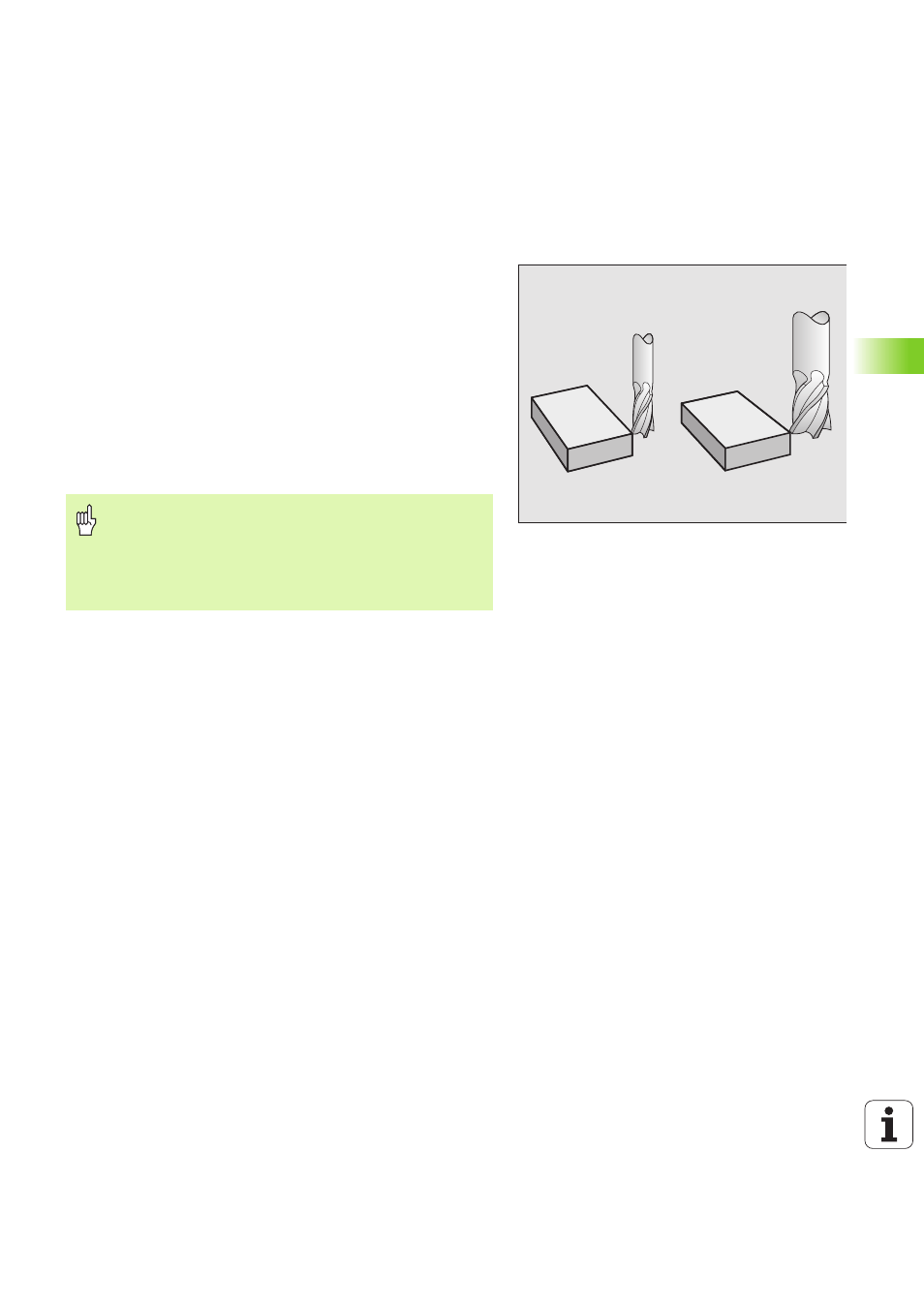

Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werkzeug
aufrufen und in der Spindelachse verfahren. Sie wird aufgehoben,
sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem T-Satz
als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert = L + DL
T
+ DL
TAB
mit
Wenn Sie eine Längenkorrektur mit positivem Wert mit T0
aufheben, verringert sich der Abstand vom Werkzeug zu
Werkstück.
Nach einem Werkzeug-Aufruf ändert sich der program-
mierte Weg des Werkzeugs in der Spindelachse um die
Längendifferenz zwischen altem und neuem Werkzeug.
L : Werkzeug-Länge L aus G99-Satz oder Werkzeug-
Tabelle
DL
TL
: Aufmaß DL für Länge aus T-Satz (von der Positi-
onsanzeige nicht berücksichtigt)
DL
TAB
: Aufmaß DL für Länge aus der Werkzeug-Tabelle
