HEIDENHAIN iTNC 530 387
8.1
0
Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

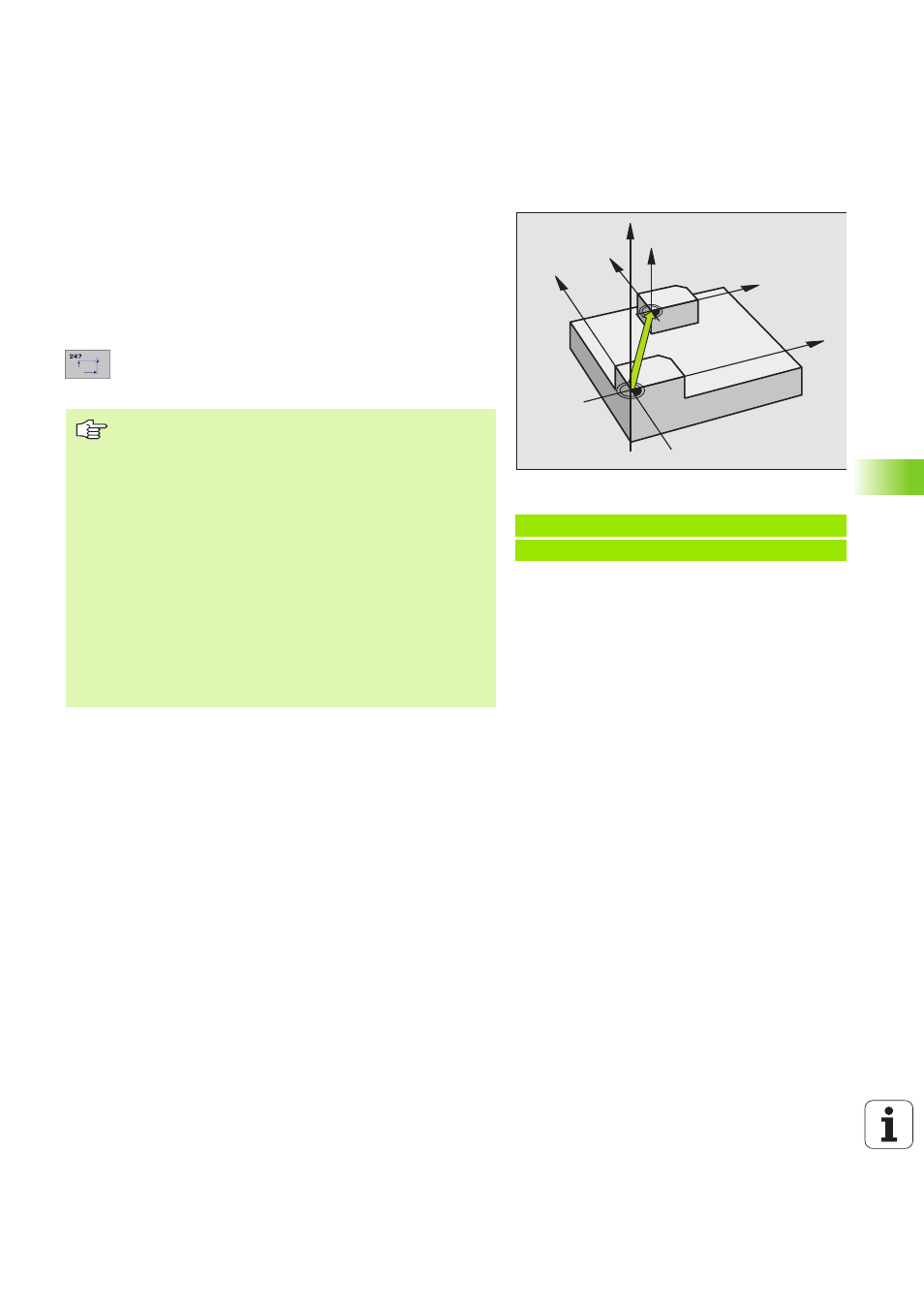

BEZUGSPUNKT SETZEN (Zyklus G247)
Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in einer
Preset-Tabelle definierten Nullpunkt als neuen Bezugspunkt aktivie-
ren.
Wirkung
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Preset.
U U U U Nummer für Bezugspunkt? : Nummer des Bezugspunk-
tes aus der Preset-Tabelle angeben, der aktiviert wer-
den soll
Status-Anzeigen
In der zusätzlichen Status-Anzeige werden folgende Daten aus der
Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen” auf
Seite 41):
n Name und Pfad der aktiven Nullpunkt-Tabelle
n
Aktive Nullpunkt-Nummer
n
Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer
Zusätzlich wird im großen Statusfenster die aktive Preset-Nummer
hinter dem Bezugspunkt-Symbol agezeigt.
Beispiel: NC-Satz
N13 G247 BEZUGSPUNKT SETZEN
Q339=4 ;BEZUGSPUNKT-NUMMER
Z
Z
X
X
Y
Y
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC alle aktiven Koordinaten-Umrech-
nungen zurück, die mit folgenden Zyklen aktiviert wurden:
n
Zyklus G53/G54, Nullpunkt-Verschiebung
n
Zyklus G28, Spiegeln
n Zyklus G73, Drehung
n Zyklus G72, Maßfaktor
Die Koordinaten-Umrechnung aus Zyklus G80, Bearbei-
tungsebene schwenken bleibt dagegen aktiv.
Die TNC setzt den Preset nur in den Achsen, die in der Pre-
set-Tabelle mit Werten definiert sind. Der Bezugspunkt
von Achsen, die mit – gekennzeichnet sind bleibt unverän-
dert.
In der Betriebsart PGM-Test ist Zyklus G247 nicht
wirksam.
