HEIDENHAIN iTNC 530 341
8.7 SL
-Zyklen Gr
uppe II

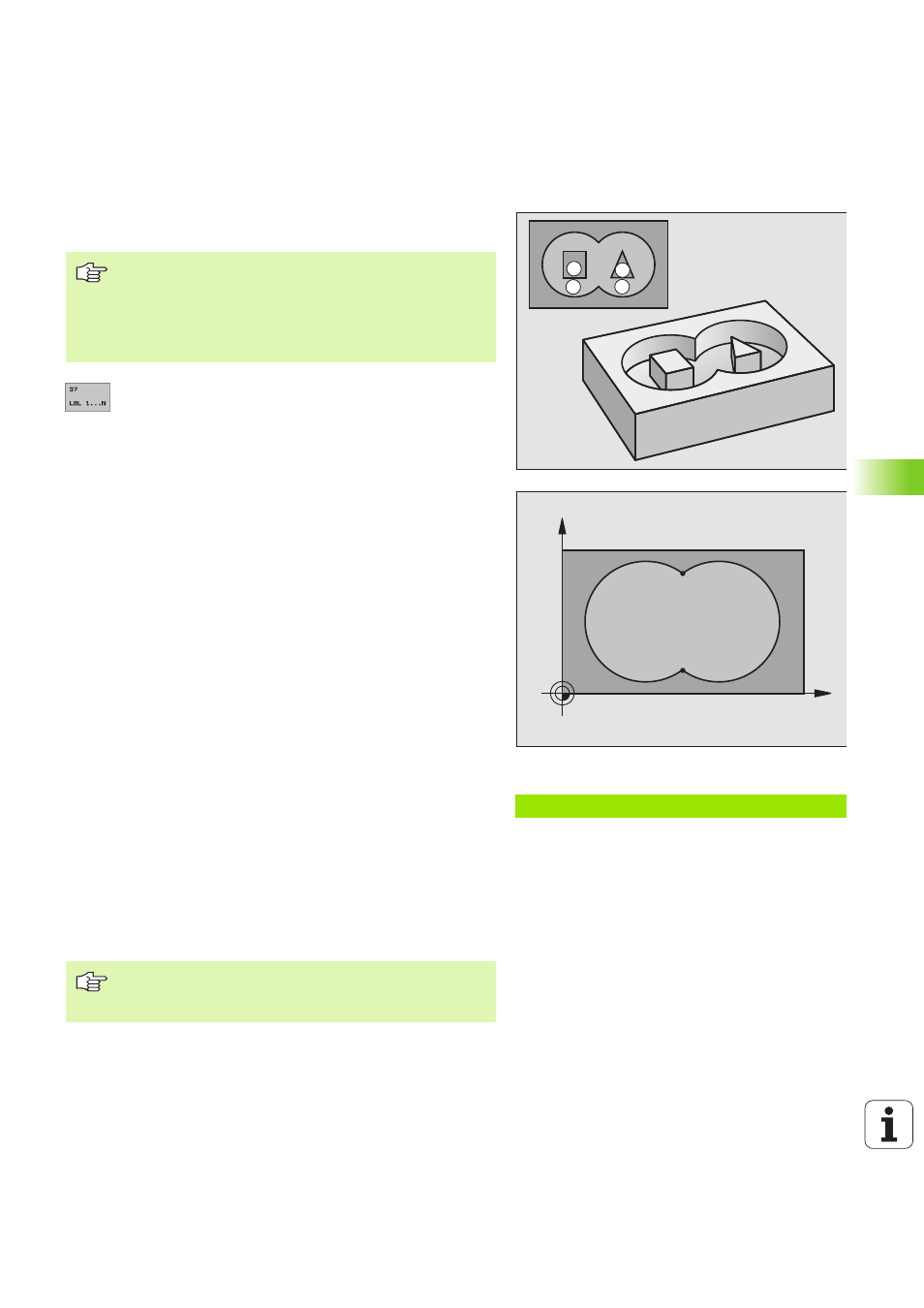

KONTUR (Zyklus G37)
In Zyklus G37 KONTUR listen Sie alle Unterprogramme auf, die zu einer
Gesamtkontur überlagert werden sollen.
U U U U Label-Nummern für die Kontur : Alle Label-Nummern
der einzelnen Unterprogramme eingeben, die zu
einer Kontur überlagert werden sollen. Jede Nummer
mit der Taste ENT bestätigen und die Eingaben mit
der Taste END abschließen.
Überlagerte Konturen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen
Die Taschen A und B überlagern sich.
Beispiel: NC-Sätze
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C D
B
X
Y
A B
S
1
S
2
Beachten Sie vor dem Programmieren
Zyklus G37 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
In Zyklus G37 können Sie maximal 12 Unterprogramme
(Teilkonturen) auflisten.
Die nachfolgenden Programmierbeispiele sind Kontur-
Unterprogramme, die in einem Hauptprogramm von
Zyklus G37 KONTUR aufgerufen werden.
