HEIDENHAIN iTNC 530 347
8.7 SL
-Zyklen Gr
uppe II

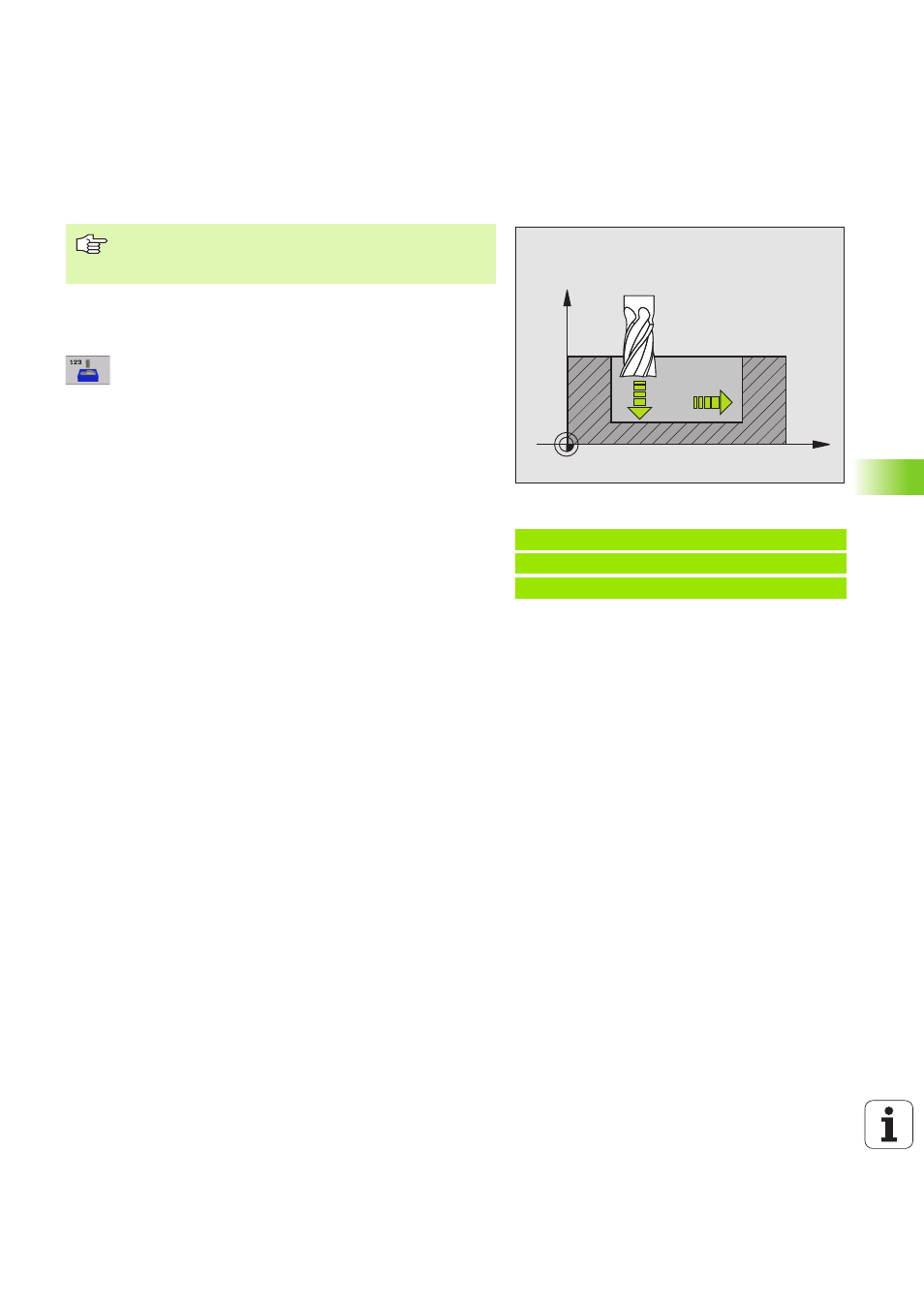

SCHLICHTEN TIEFE (Zyklus G123)
Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die
zu bearbeitende Fläche. Anschließend wird das beim Ausräumen ver-
bliebene Schlichtaufmaß abgefräst.
U U U U Vorschub Tiefenzustellung Q11: Verfahrgeschwin-
digkeit des Werkzeugs beim Einstechen
U U U U Vorschub Ausräumen Q12: Fräsvorschub
Beispiel: NC-Satz
N60 G123 SCHLICHTEN TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
X
Z
Q11
Q12
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
