HEIDENHAIN iTNC 530 (340 422) ISO programming Benutzerhandbuch
Seite 291
HEIDENHAIN iTNC 530
291
8.4 Zyklen zum F
räsen v
on T
a
sc
hen, Zapf
en und Nut
e
n
U
U
U
U
Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
U
U
U
U
Kreisdurchmesser
Q223: Durchmesser der fertig
bearbeiteten Tasche
U
U
U
U
Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene
U
U
U
U
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
U
U
U
U
Fräsart
Q351: Art der Fräsbearbeitung bei M03:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsn
U
U
U
U
Tiefe
Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Taschengrund
U
U
U
U
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
U
U
U
U
Schlichtaufmaß Tiefe
Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe
U
U
U
U
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Fahren auf Tiefe in mm/
min
U
U
U
U
Zustellung Schlichten
Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!

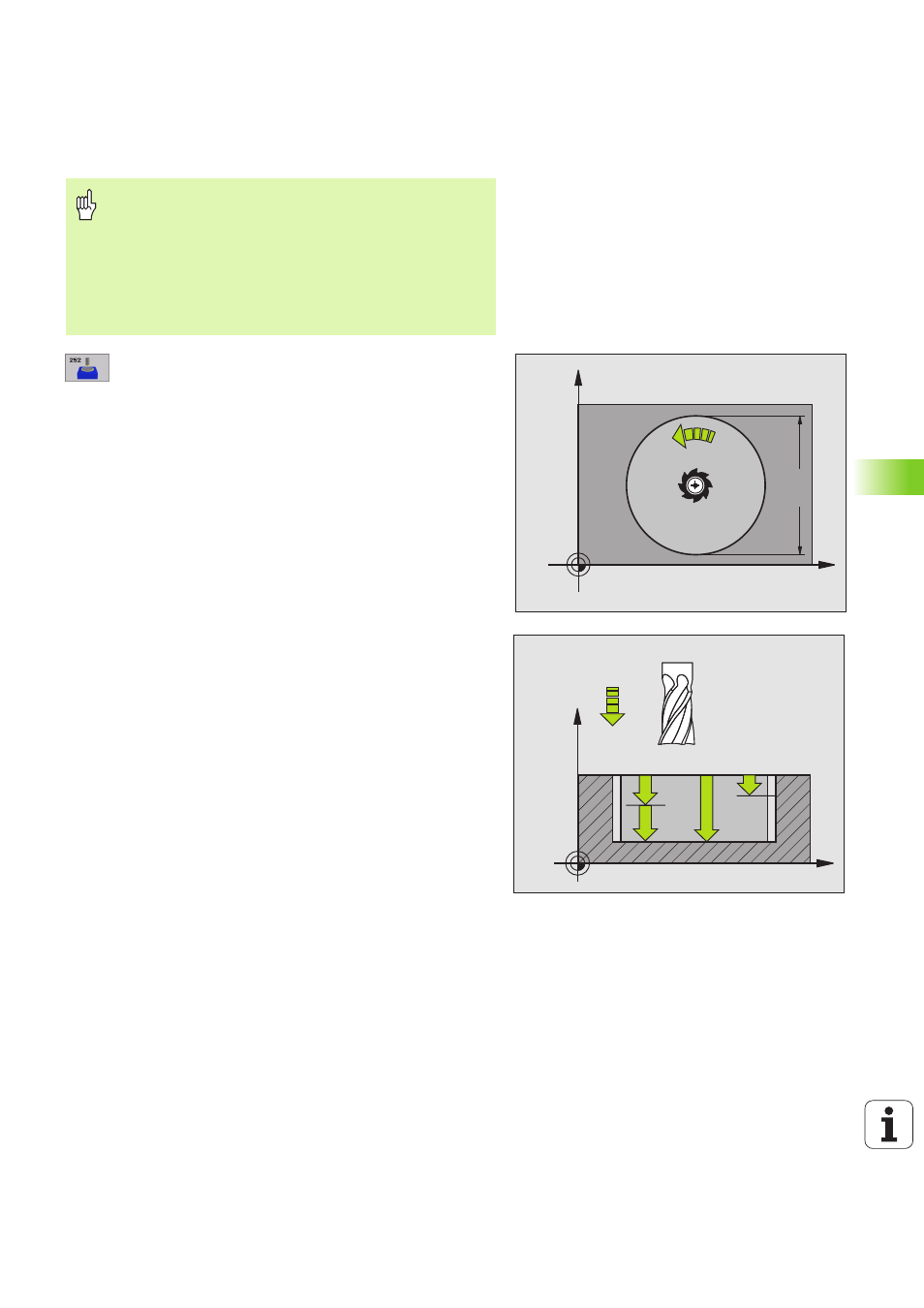

X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
