Maximalen verfahrbereich ermitteln und eingeben, Bezugspunkt-anzeige, Nullpunkte anzeigen – HEIDENHAIN iTNC 530 (340 422) ISO programming Benutzerhandbuch
Seite 503
HEIDENHAIN iTNC 530
503
12.13 V
e
rf
ahrber
eic
h
s-Begr
enzung
en eing
eben, Nullpunkt-Anz
e
ig
e

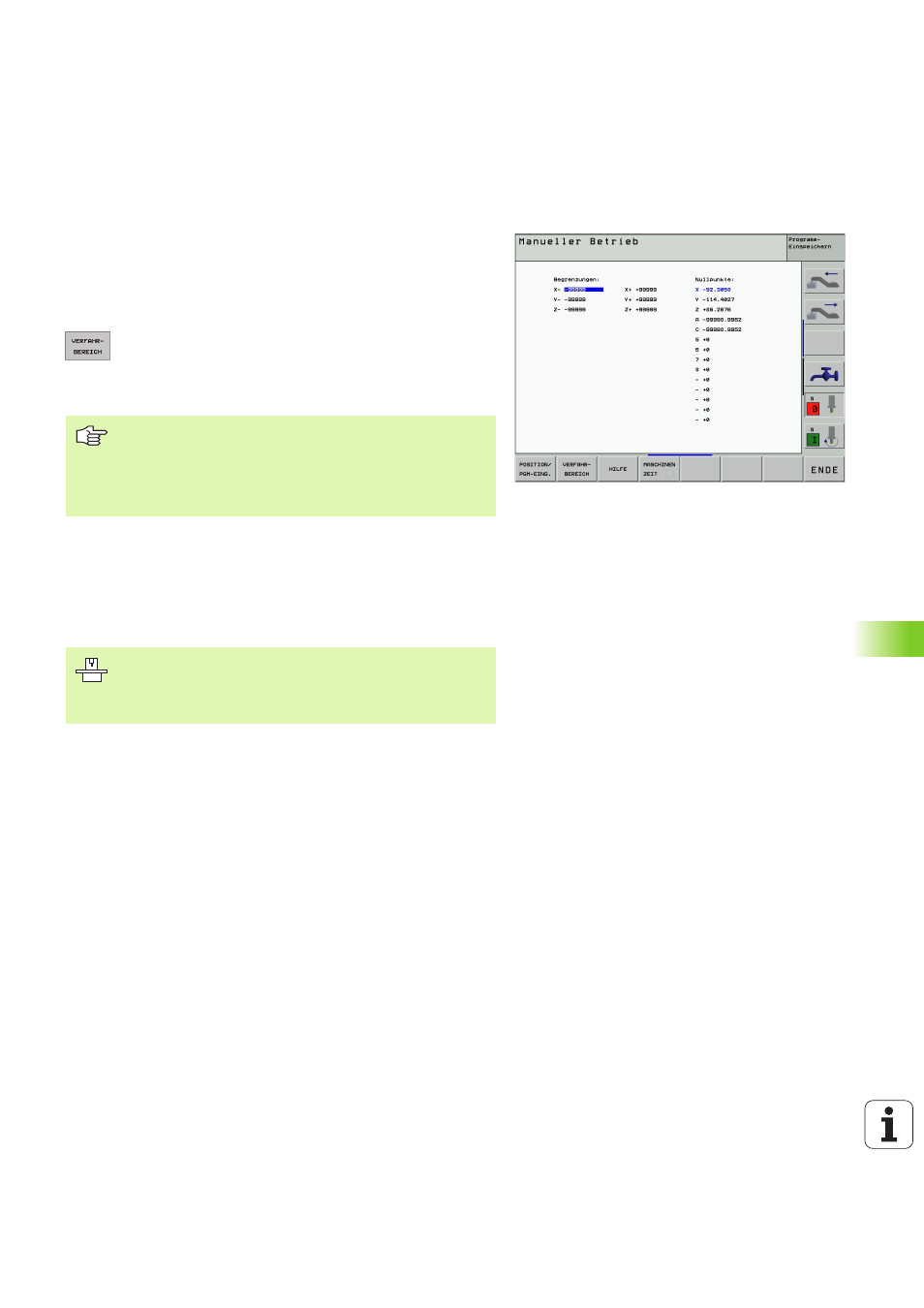

Maximalen Verfahrbereich ermitteln und
eingeben
U
U
U
U
Positions-Anzeige REF anwählen
U
U
U
U
Gewünschte positive und negative End-Positionen der X-, Y- und Z-
Achse anfahren
U
U
U
U
Werte mit Vorzeichen notieren
U
U
U
U
MOD-Funktionen wählen: Taste MOD drücken
U
U
U
U
Verfahrbereichs-Begrenzung eingeben: Softkey VER-
FAHRBEREICH drücken. Notierte Werte für die Ach-
sen als Begrenzungen eingeben
U
U
U
U
MOD-Funktion verlassen: Softkey ENDE drücken
Bezugspunkt-Anzeige
Die im Bildschirm rechts oben angezeigten Werte definieren den
momentan aktiven Bezugspunkt. Der Bezugspunkt kann manuell
gesetzt oder aus der Preset-Tabelle aktiviert worden sein. Sie können
den Bezugspunkt im Bildschirm-Menü nicht verändern.
Aktive Werkzeug-Radiuskorrekturen werden bei Verfahr-
bereichs-Begrenzungen nicht berücksichtigt.
Verfahrbereichs-Begrenzungen und Software-Endschalter
werden berücksichtigt, nachdem die Referenz-Punkte
überfahren sind.
Die angezeigten Werte sind abbhängig von Ihrer Maschi-
nen-Konfiguration. Beachten Sie die Hinweise in Kapitel 2
(siehe „Erläuterung zu den in der Preset-Tabelle gespei-
cherten Werten” auf Seite 55)
