4 Zusatz-F
u
nktionen für das Bahn
v
e
rh
alt
e
n Kleine Konturstufen bearbeiten: M97
Standardverhalten

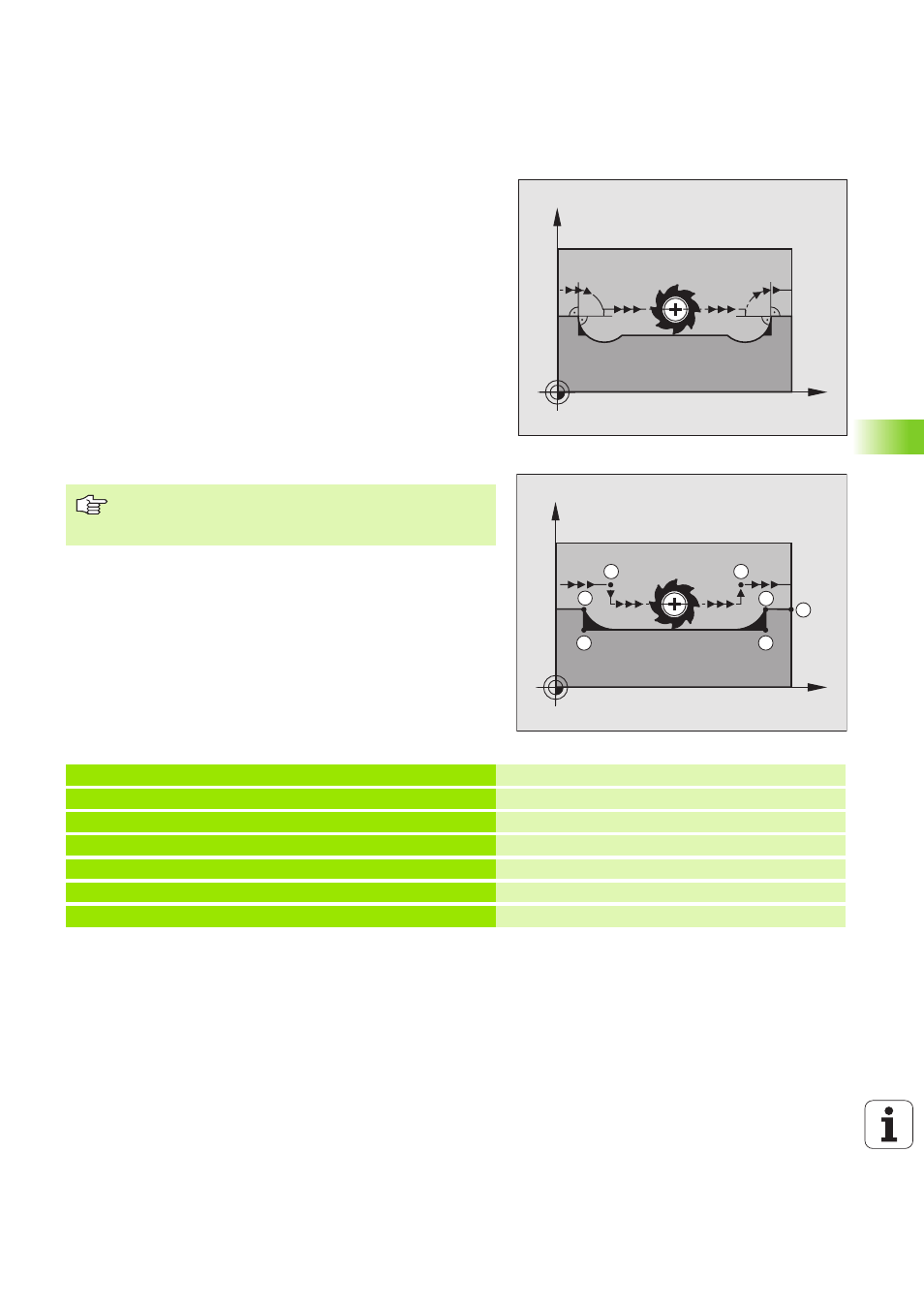

Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei sehr
kleinen Konturstufen würde das Werkzeug dadurch die Kontur
beschädigen.
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt die
Fehlermeldung „Werkzeug-Radius zu groß“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt für die Konturelemente –
wie bei Innenecken – und fährt das Werkzeug über diesen Punkt.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt fest-
gelegt ist.
Wirkung
M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist.
NC-Beispielsätze
Die Konturecke wird mit M97 nur unvollständig bearbeitet.
Eventuell müssen Sie die Konturecke mit einem kleineren
Werkzeug nachbearbeiten.
X
Y
X
Y
S
16
17
15 14
13
S
N50 G99 G01 ... R+20 * Großer Werkzeug-Radius
...
N130 X ... Y ... F .. M97 * Konturpunkt 13 anfahren
N140 G91 Y–0,5 .... F.. * Kleine Konturstufe 13 und 14 bearbeiten
N150 X+100 ... * Konturpunkt 15 anfahren
N160 Y+0.5 ... F.. M97 * Kleine Konturstufe 15 und 16 bearbeiten
N170 G90 X ... Y ... * Konturpunkt 17 anfahren
