HEIDENHAIN iTNC 530
407
9.2 Unt
e
rp
rogr
amme
9.2 Unterprogramme

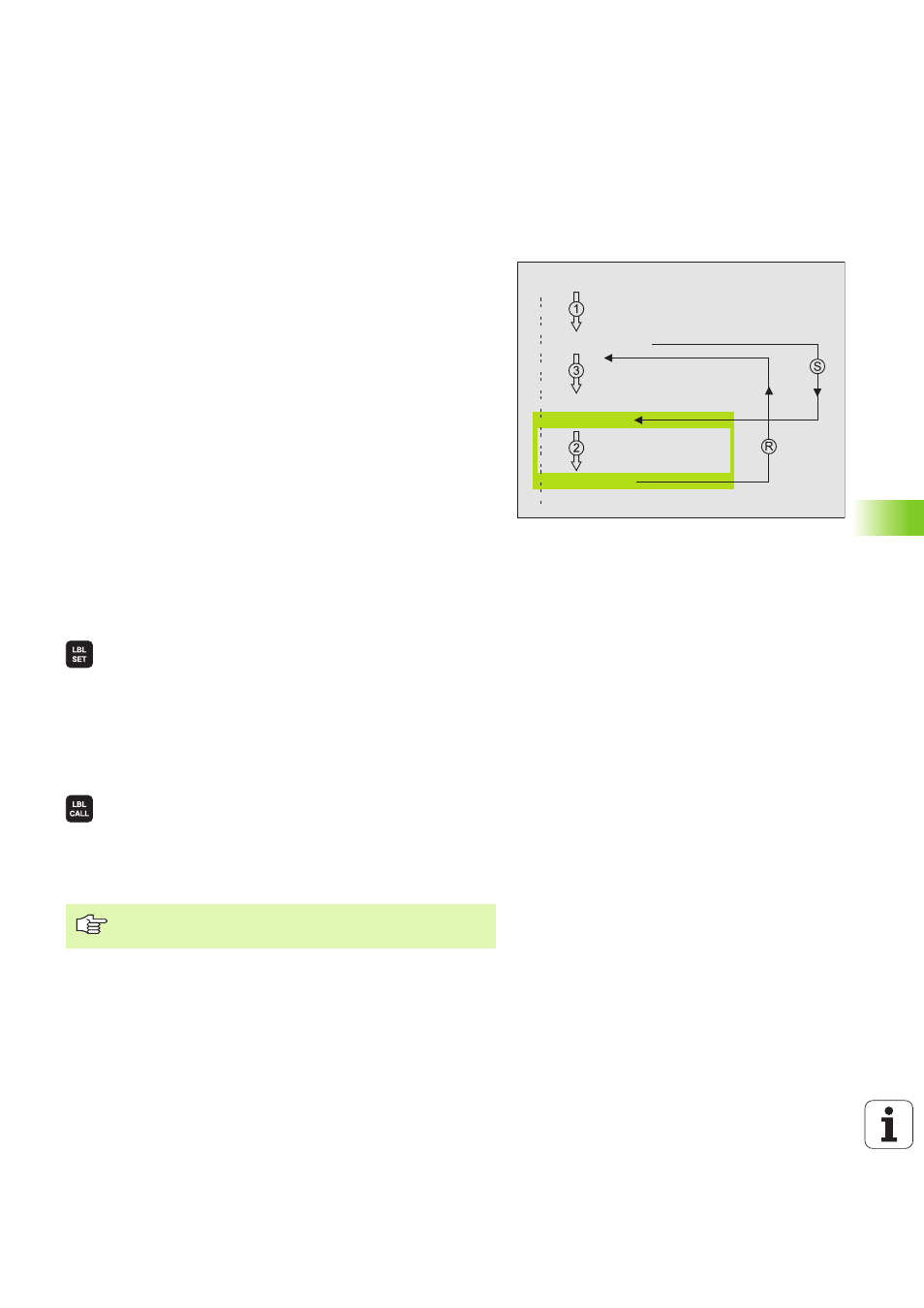

Arbeitsweise
1
Die TNC führt das Bearbeitungs-Programm bis zu einem Unterpro-
gramm-Aufruf LN,0 aus. n ist eine beliebige Label-Nummer
2
Ab dieser Stelle arbeitet die TNC das aufgerufene Unterprogramm
bis zum Unterprogramm-Ende G98 L0 ab
3
Danach führt die TNC das Bearbeitungs-Programm mit dem Satz
fort, der auf den Unterprogramm-Aufruf LN,0 folgt
Programmier-Hinweise
n
Ein Hauptprogramm kann bis zu 254 Unterprogramme enthalten
n
Sie können Unterprogramme in beliebiger Reihenfolge beliebig oft
aufrufen
n
Ein Unterprogramm darf sich nicht selbst aufrufen
n
Unterprogramme ans Ende des Hauptprogramms (hinter dem Satz
mit M2 bzw. M30) programmieren
n
Wenn Unterprogramme im Bearbeitungs-Programm vor dem Satz
mit M02 oder M30 stehen, dann werden sie ohne Aufruf minde-
stens einmal abgearbeitet
Unterprogramm programmieren
U
U
U
U
Anfang kennzeichnen: Taste LBL SET drücken
U
U
U
U
Unterprogramm-Nummer eingeben, mit Taste END
bestätigen
U
U
U
U
Ende kennzeichnen: Taste LBL SET drücken und
Label-Nummer „0“eingeben
Unterprogramm aufrufen
U
U
U
U
Unterprogramm aufrufen: Taste LBL CALL drücken
U
U
U
U
Label-Nummer
: Label-Nummer des aufzurufenden
Unterprogramms eingeben, mit Taste ENT bestätigen
U
U
U
U
Wiederholung REP
: „,0“ eingeben, mit Taste ENT
bestätigen
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L0,0
ist nicht erlaubt, da es dem Aufruf eines Unterpro-
gramm-Endes entspricht.
