302

8 Programmieren: Zyklen

8.4 Zyklen zum F

räsen v

on T

a

sc

hen, Zapf

en und Nut

e

n

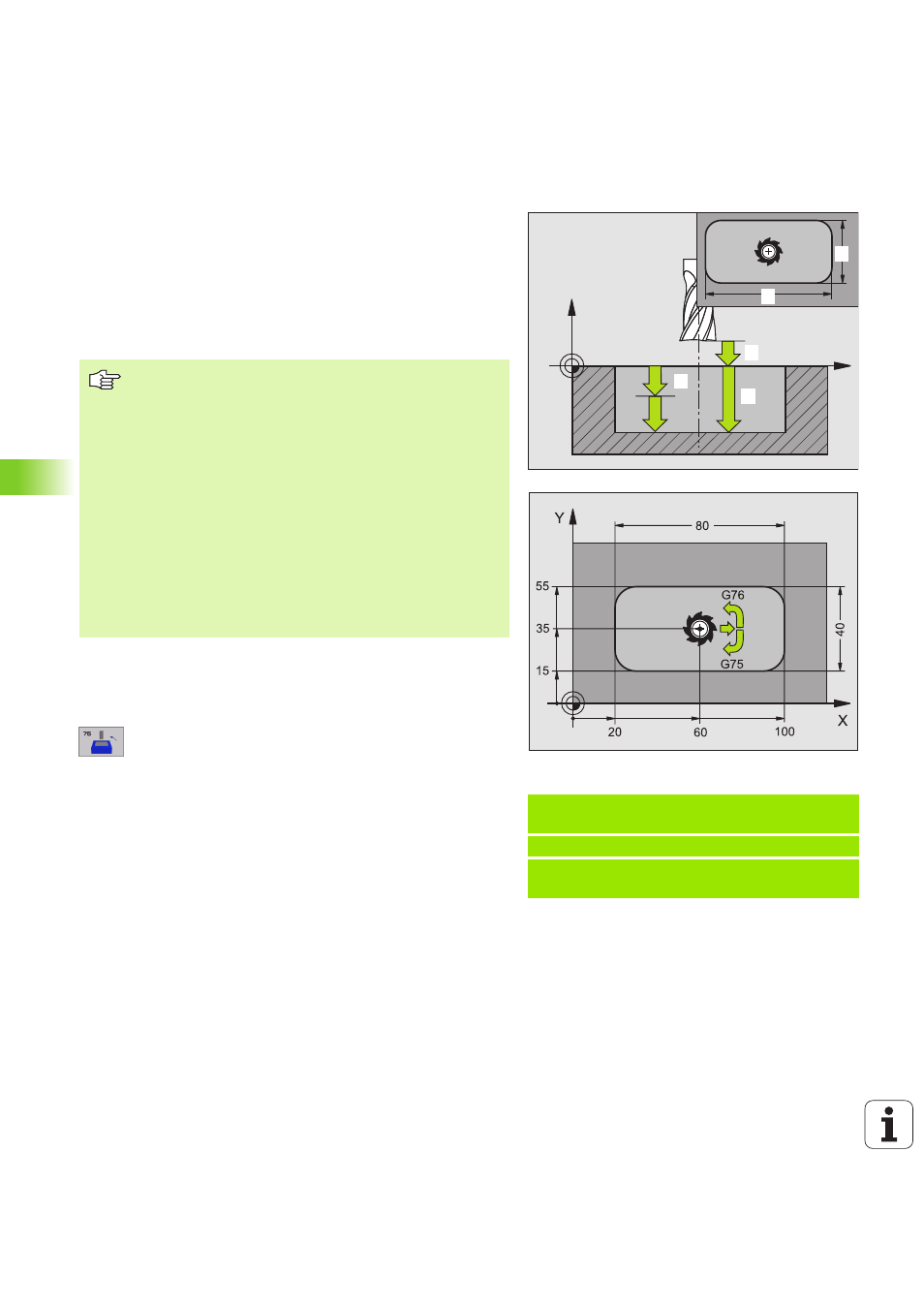

TASCHENFRAESEN (Zyklus G75, G76)

1

Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe

2

Anschließend fährt das Werkzeug zunächst in die positive Rich-
tung der längeren Seite – bei quadratischen Taschen in die positive
Y-Richtung – und räumt dann die Tasche von innen nach außen aus

3

Dieser Vorgang wiederholt sich (1 bis 2), bis die Tiefe erreicht ist

4

Am Ende des Zyklus fährt die TNC das Werkzeug auf die Startpo-
sition zurück

Drehsinn beim Ausräumen

n

Im Uhrzeigersinn: G75 (DR-)

n

Im Gegen-Uhrzeigersinn: G76 (DR+)

U

U

U

U

Sicherheits-Abstand

1

(inkremental): Abstand Werk-

zeugspitze (Startposition) – Werkstück-Oberfläche

U

U

U

U

Frästiefe

2

(inkremental): Abstand Werkstück-Ober-

fläche – Taschengrund

U

U

U

U

Zustell-Tiefe

3

(inkremental): Maß, um welches das

Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:

n

Zustell-Tiefe und Tiefe gleich sind

n

die Zustell-Tiefe größer als die Tiefe ist

U

U

U

U

Vorschub Tiefenzustellung

: Verfahrgeschwindigkeit

des Werkzeugs beim Einstechen

U

U

U

U

1. Seiten-Länge

4

: Länge der Tasche, parallel zur

Hauptachse der Bearbeitungsebene

U

U

U

U

2. Seiten-Länge

5

: Breite der Tasche

U

U

U

U

Vorschub F

: Verfahrgeschwindigkeit des Werkzeugs

in der Bearbeitungsebene

Beispiel: NC-Sätze

N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *

...

N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *

X

Z

11

12

13

14

15

Beachten Sie vor dem Programmieren

Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844) oder Vorbohren in der Taschenmitte.

Vorpositionieren über Taschenmitte mit Radiuskorrektur
G40

.

Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.

Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.

Für die 2. Seiten-Länge gilt folgende Bedingung: 2.Seiten-
Länge größer als [(2 x Rundungs-Radius) + Seitliche
Zustellung k].
