HEIDENHAIN iTNC 530 343
8.7 SL
-Zyklen Gr
uppe II

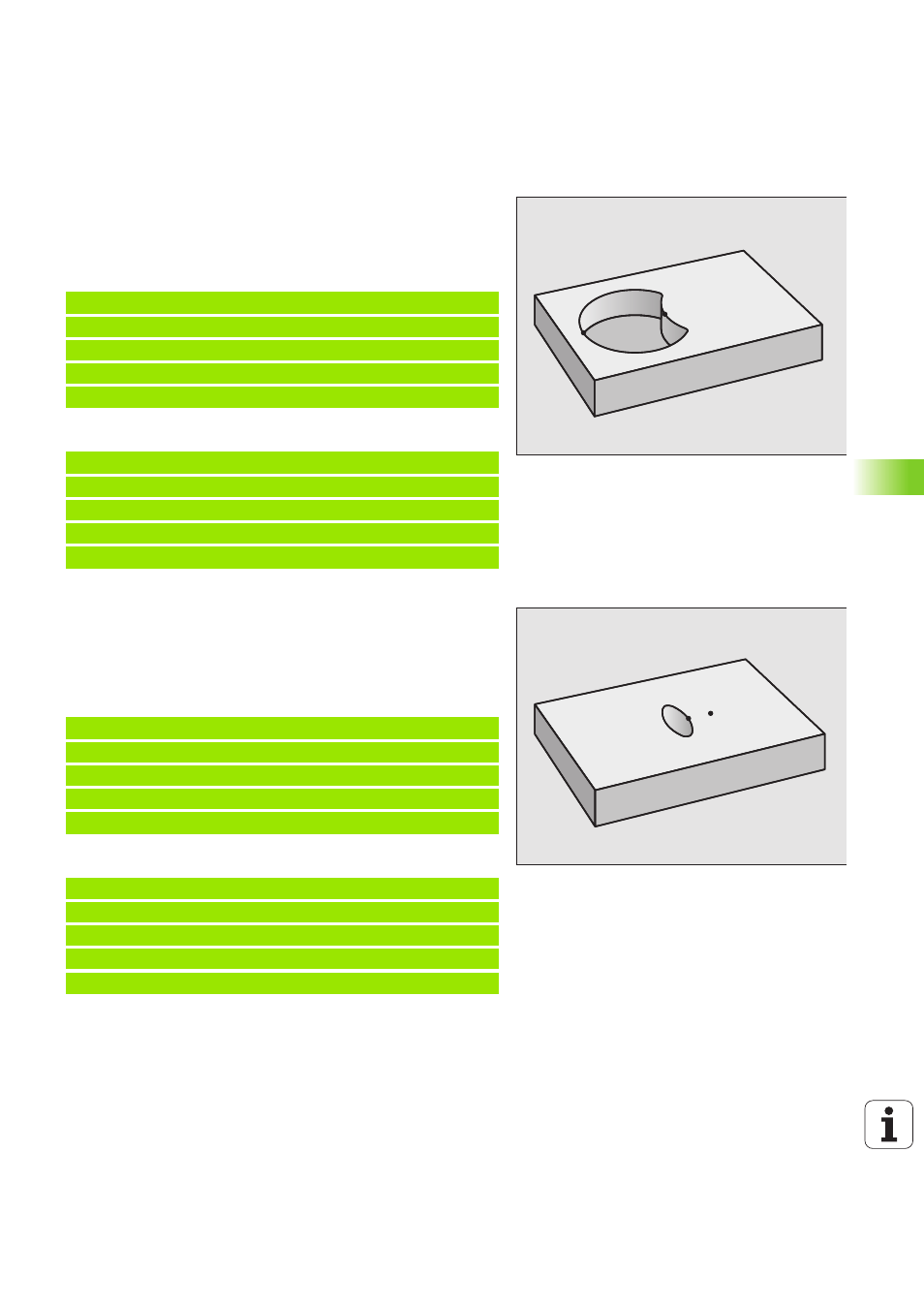

„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
n Fläche A muss Tasche und B muss Insel sein.
n
A muss außerhalb B beginnen.
Fläche A:
Fläche B:
„Schnitt“-Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
n A und B müssen Taschen sein.
n A muss innerhalb B beginnen.
Fläche A:
Fläche B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+60 Y+50 *
N530 I+35 J+50 *
N540 G02 X+60 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
