362 8 Programmieren: Zyklen
8.7 SL
-Zyklen Gr
uppe II

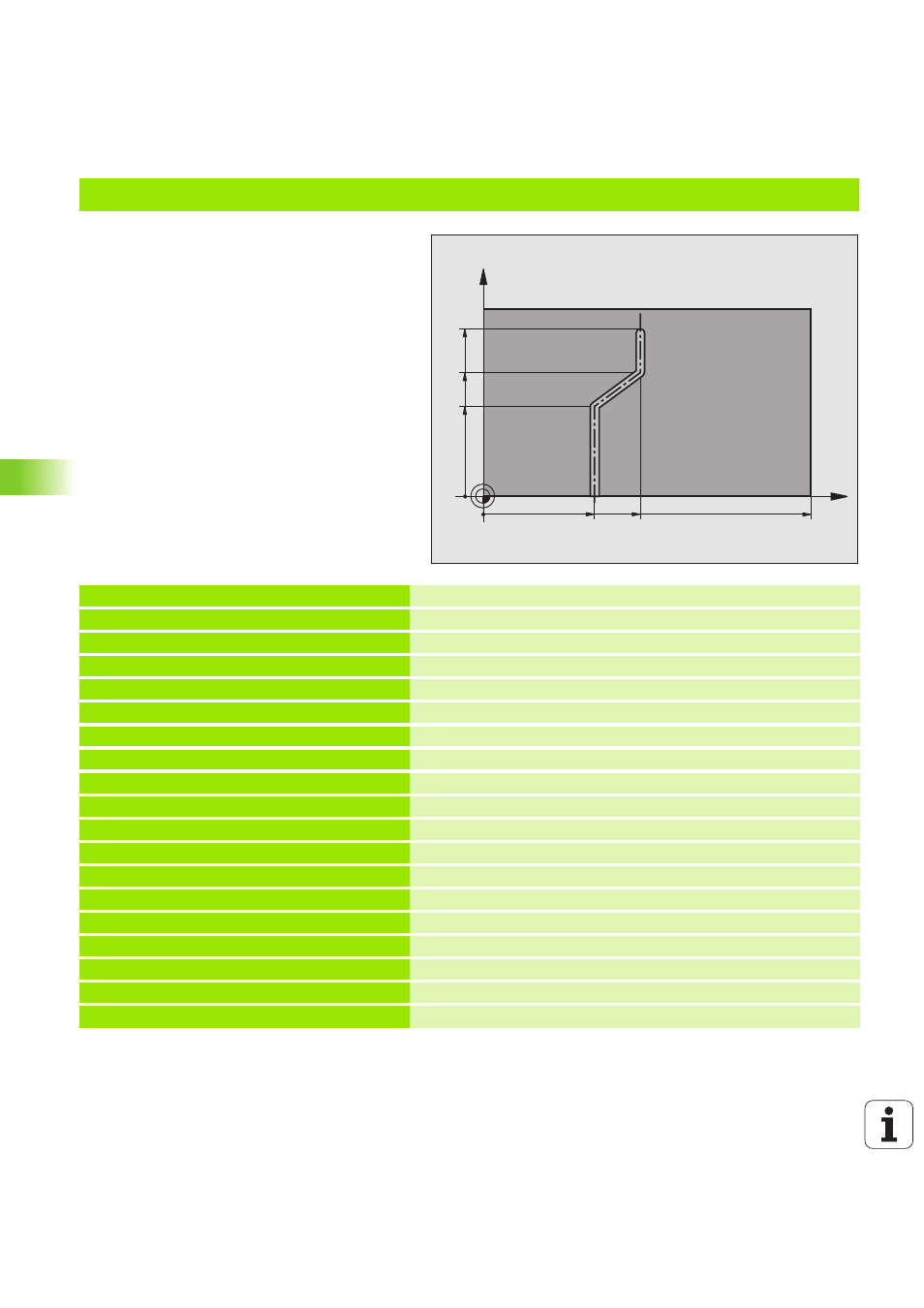

Beispiel: Zylinder-Mantel mit Zyklus G128
Hinweise:
n
Zylinder mittig auf Rundtisch aufgespannt.
n Bezugspunkt liegt in der Rundtisch-Mitte
n Beschreibung der Mittelpunktsbahn im Kon-
tur-Unterprogramm
%C28 G71 *
N10 G99 T1 L+0 R+3,5 * Werkzeug-Definition
N20 T1 G18 S2000 * Werkzeug-Aufruf, Werkzeug-Achse Y
N30 G00 G40 G90 Y+250 * Werkzeug freifahren
N40 G37 P01 1 * Kontur-Unterprogramm festlegen
N50 X+0 * Werkzeug auf Rundtisch-Mitte positionieren
N60 G128 ZYLINDER-MANTEL Bearbeitungs-Parameter festlegen
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=-4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
Q20=10 ;NUTBREITE
N70 C+0 M3 * Rundtisch vorpositionieren
N80 G79 * Zyklus-Aufruf
N90 G00 G40 Y+250 M2 * Werkzeug freifahren, Programm-Ende
C
Z
157
52.5
40
35
60
70
