Kreisbahn G02/G03/G05 mit festgelegtem
Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Drehsinn
n
Im Uhrzeigersinn: G02
n
Im Gegen-Uhrzeigersinn: G03
n
Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
Programmierung
U
U
U
U
Koordinaten des Kreisbogen-Endpunkts eingeben
U
U
U
U
Radius R
Achtung: Das Vorzeichen legt die Größe des Kreisbo-
gens fest!
Falls nötig:
U
U
U
U
Vorschub F
U
U
U
U
Zusatz-Funktion M

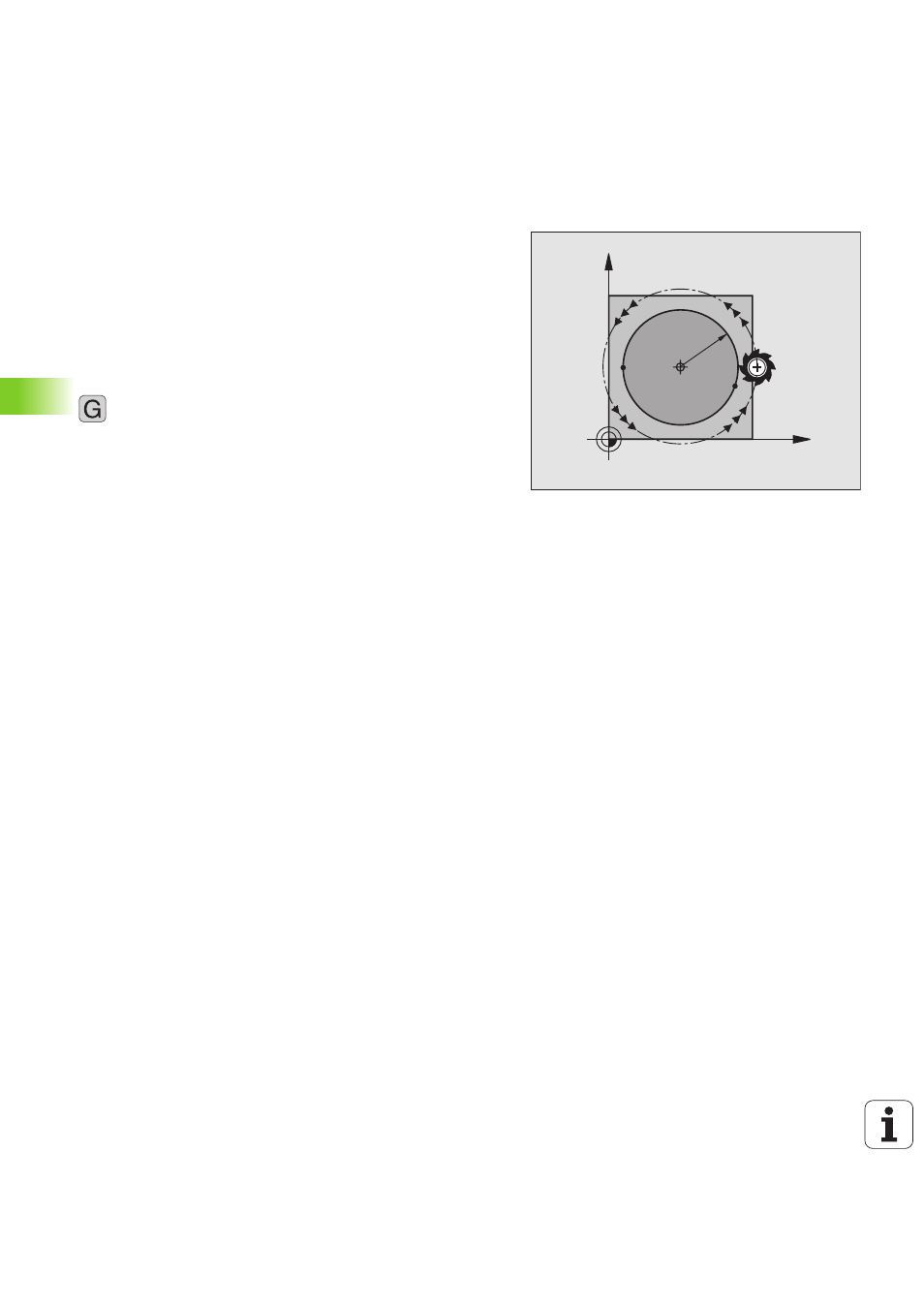

Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. End-
punkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
