308 8 Programmieren: Zyklen
8.4 Zyklen zum F
räsen v
on T
a
sc
hen, Zapf
en und Nut
e
n KREISTASCHE (Zyklus G77, G78)
1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe

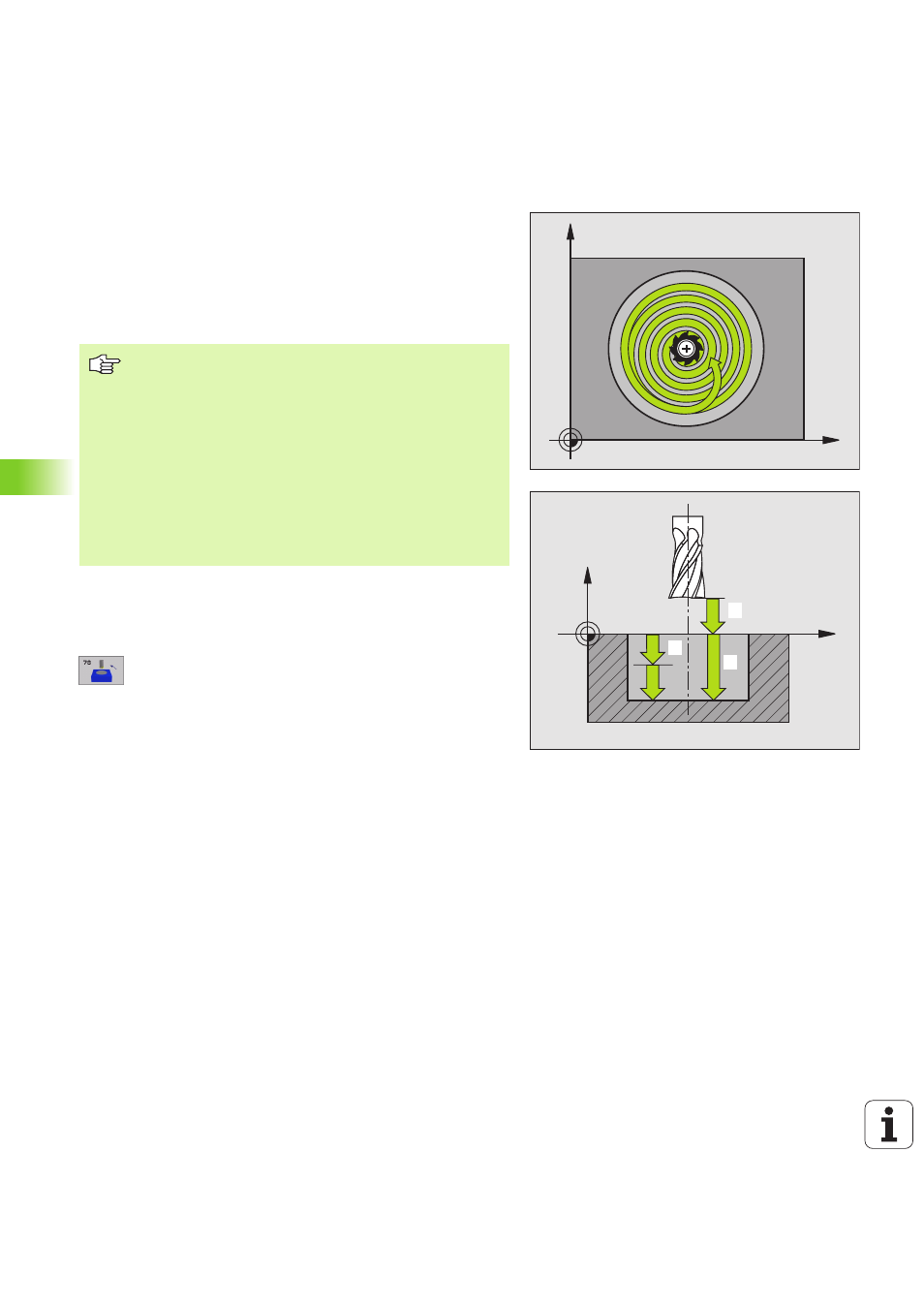

2 Anschließend beschreibt das Werkzeug mit dem Vorschub F die
im Bild rechts gezeigte spiralförmige Bahn; zur seitlichen Zustel-
lung k, siehe „TASCHENFRAESEN (Zyklus G75, G76)”, Seite 302
3 Dieser Vorgang wiederholt sich, bis die Tiefe erreicht ist
4 Am Ende fährt die TNC das Werkzeug auf die Startposition zurück
Drehsinn beim Ausräumen
n Im Uhrzeigersinn: G77 (DR-)
n Im Gegen-Uhrzeigersinn: G78 (DR+)
U U U U Sicherheits-Abstand 1 (inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
U U U U Frästiefe 2 : Abstand Werkstück-Oberfläche –
Taschengrund
U U U U Zustell-Tiefe 3 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
n
Zustell-Tiefe und Tiefe gleich sind
n die Zustell-Tiefe größer als die Tiefe ist
X
Y
X
Z
11
12
13
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844) oder Vorbohren in der Taschenmitte.
Vorpositionieren über Taschenmitte mit Radiuskorrektur
G40
.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
