1
1
.1 Gr
afik
en
Einschränkung während des Programmlaufs
Die Bearbeitung läßt sich nicht gleichzeitig grafisch darstellen, wenn
der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder
großflächige Bearbeitungen bereits ausgelastet ist. Beispiel: Abzeilen
über das ganze Rohteil mit großem Werkzeug. Die TNC führt die Gra-
fik nicht mehr fort und blendet den Text ERROR im Grafik-Fenster ein.
Die Bearbeitung wird jedoch weiter ausgeführt.

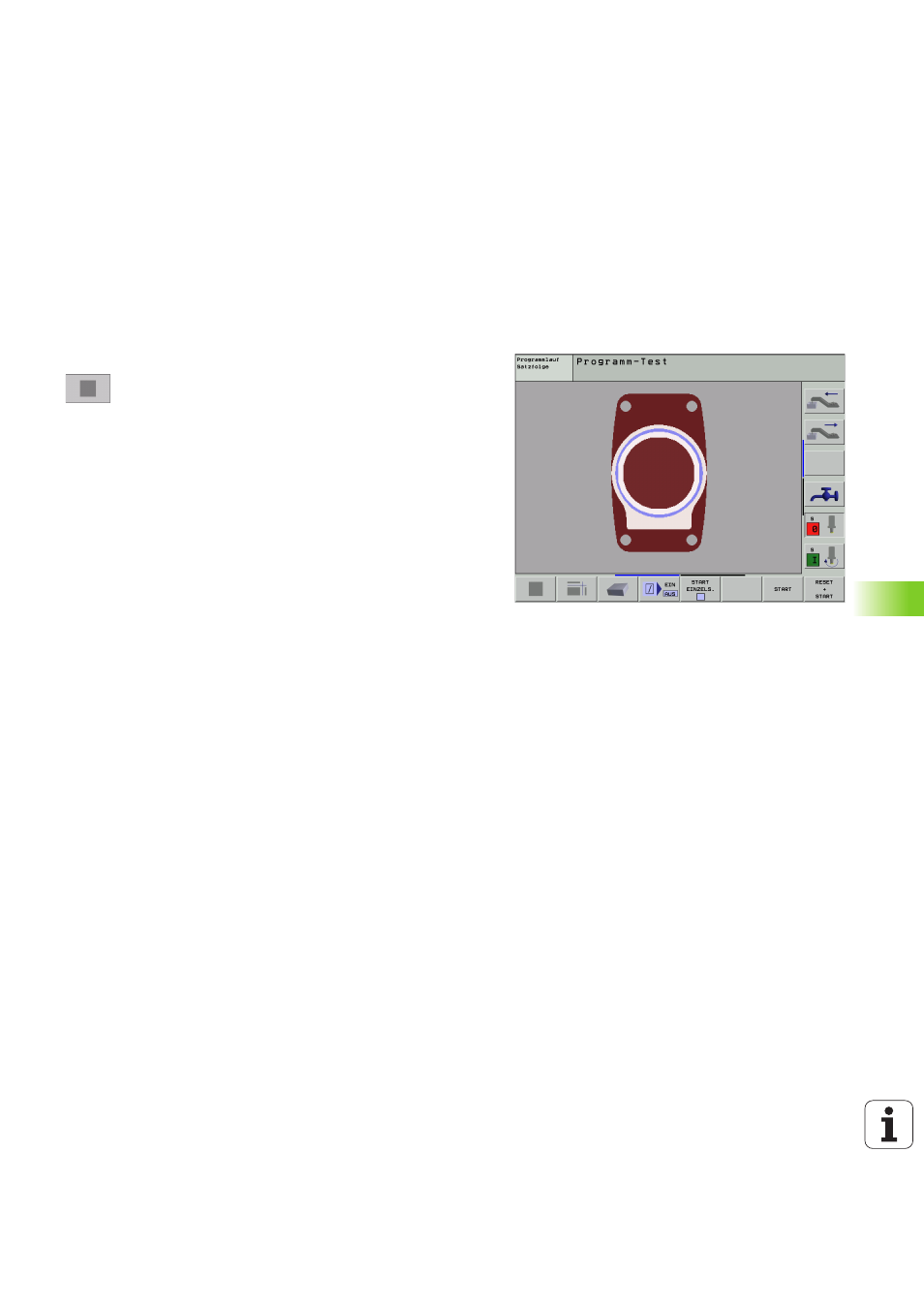

Draufsicht
Diese grafische Simulation läuft am schnellsten ab.
U
U
U
U
Draufsicht mit Softkey wählen
U
U
U
U
Für die Tiefendarstellung dieser Grafik gilt: „Je tiefer,
desto dunkler“
