Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.4 NUTENFRAESEN (Zyklus 253, DIN/ISO: G253)
U
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U
Koordinate Werkstück-Oberfläche
Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U
Eintauchstrategie
Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
0 oder 90 eingegeben werden. Ansonsten
gibt die TNC eine Fehlermeldung aus
1, 2 = pendelnd eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel ANGLE ungleich 0 definiert sein.
Ansonsten gibt die TNC eine Fehlermeldung aus
U
Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,9999 alternativ
FAUTO
, FU, FZ
Beispiel: NC-Sätze
8 CYCL DEF 253 NUTENFRAESEN
Q215=0
;BEARBEITUNGS-UMFANG
Q218=80
;NUTLAENGE
Q219=12
;NUTBREITE
Q368=0.2
;AUFMASS SEITE
Q374=+0
;DREHLAGE
Q367=0
;NUTLAGE
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q369=0.1
;AUFMASS TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q366=1
;EINTAUCHEN
Q385=500
;VORSCHUB SCHLICHTEN
9 L X+50 Y+50 R0 FMAX M3 M99

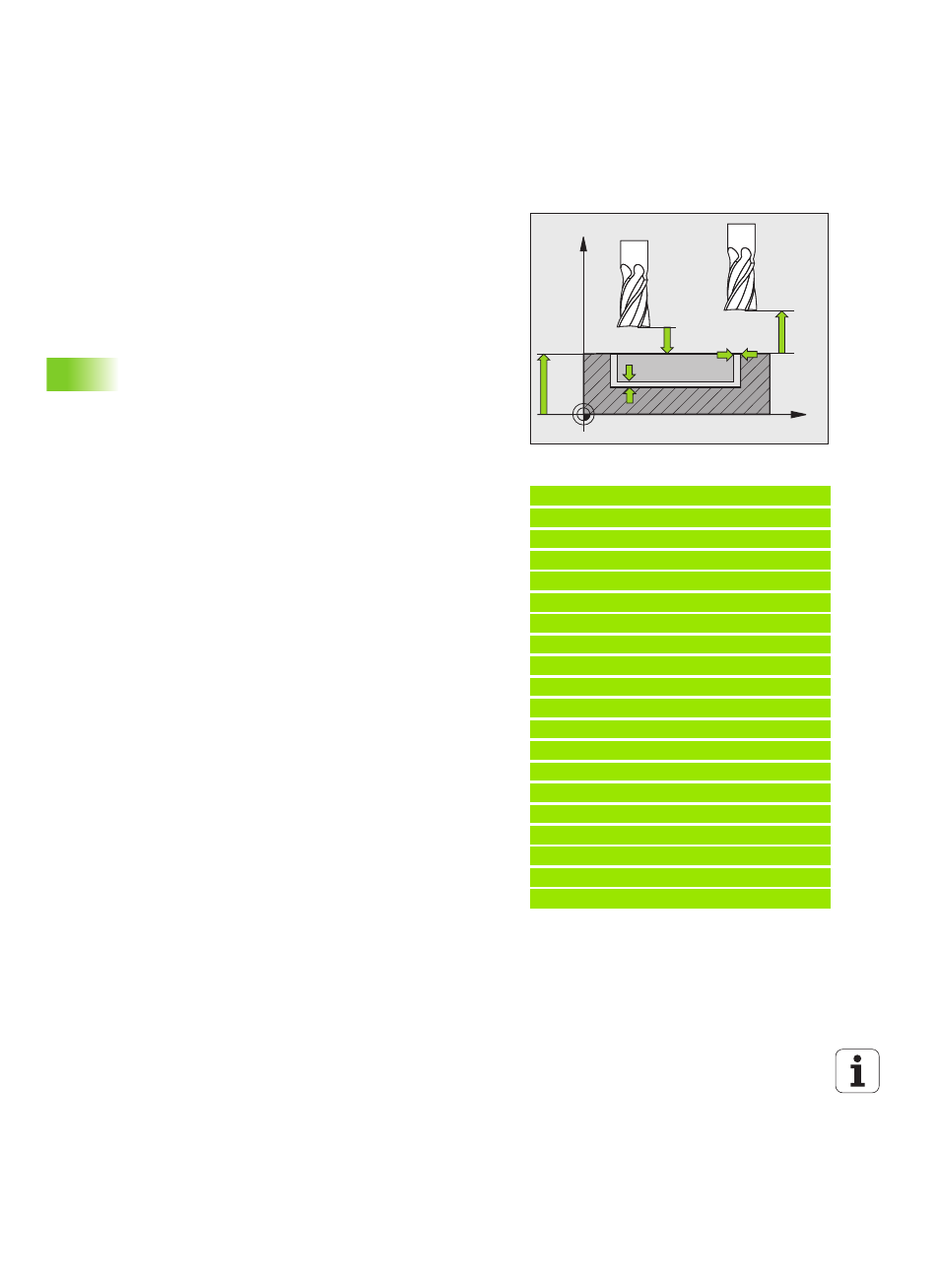

X
Z
Q200
Q204
Q203
Q369
Q368
