13.12 DREHEN ABSA
TZ PLAN ER
WEITER
T (Zyklus 822)

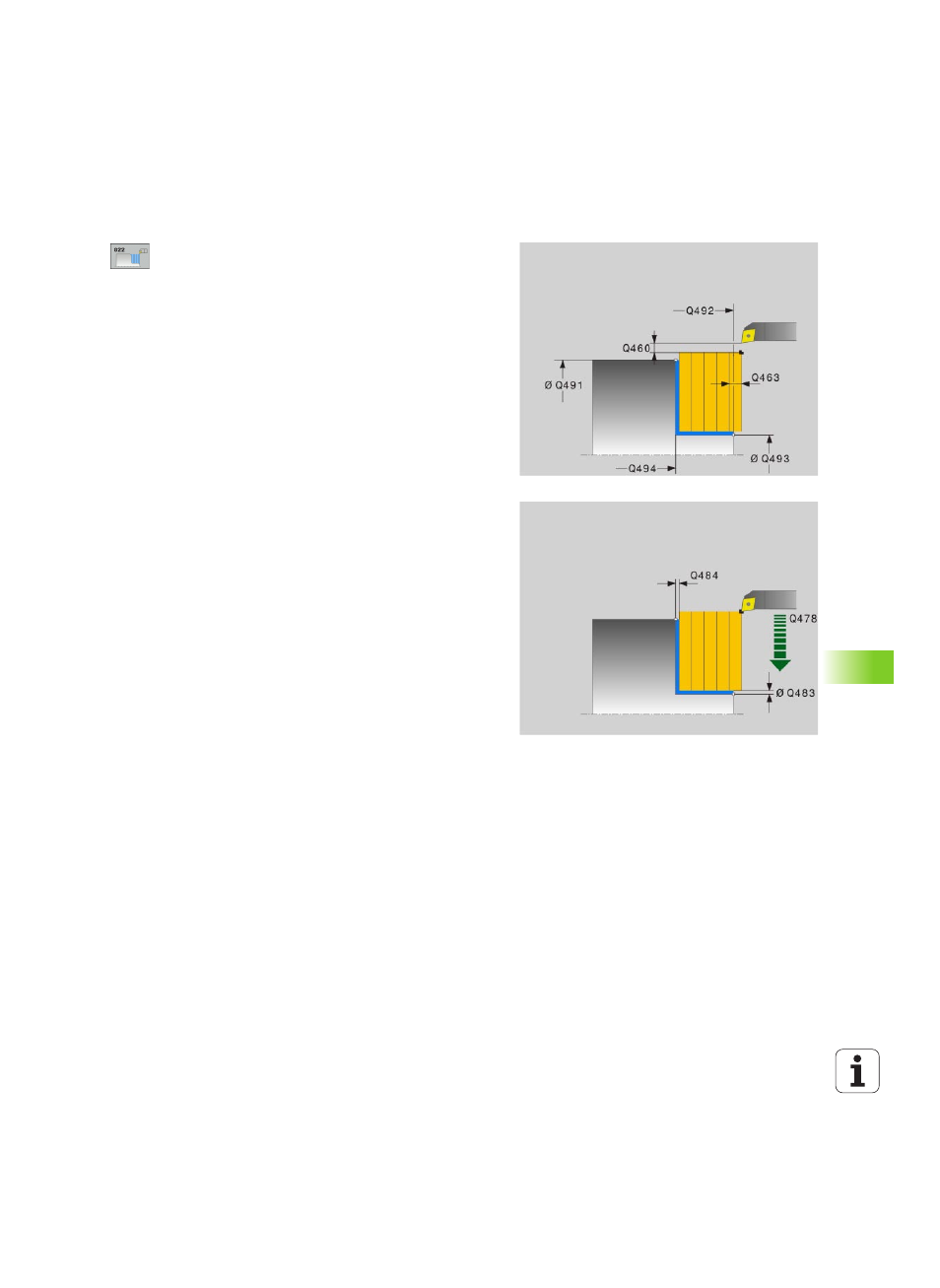

Zyklusparameter
U
Bearbeitungs-Umfang
Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
U
Sicherheits-Abstand
Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
U
Konturstart Durchmesser
Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
U
Konturstart Z
Q492: Z-Koordinate des
Konturstartpunkts (Durchmesserangabe)
U
Konturende Durchmesser
Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
U
Konturende Z
Q494: Z-Koordinate des
Konturendpunkts
U
Winkel Planfläche
Q495: Winkel zwischen der
Planfläche und Drehachse
U
Typ Anfangselement
Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
U
Größe Anfangselement
Q502: Größe des
Anfangselements (Fasenabschnitt)
U
Radius Konturecke
Q500: Radius der
Konturinnenecke. Wenn kein Radius angegeben,
entsteht der Radius der Schneidplatte.
U
Winkel Umfangsfläche
Q496: Winkel zwischen der
Umfangsfläche und Drehachse
U
Typ Endelement
Q503: Typ des Elements am
Konturende (Planfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
U
Größe Endelement
Q504: Größe des Endelements
(Fasenabschnitt)
U
Maximale Schnitttiefe
Q463: Maximale Zustellung in
axialer Richtung. Die Zustellung wird gleichmäßig
aufgeteilt, um Schleifschnitte zu vermeiden.
