HEIDENHAIN TNC 640 287
13.5 DREHEN ABSA
TZ LÄNGS (Zyklus 81

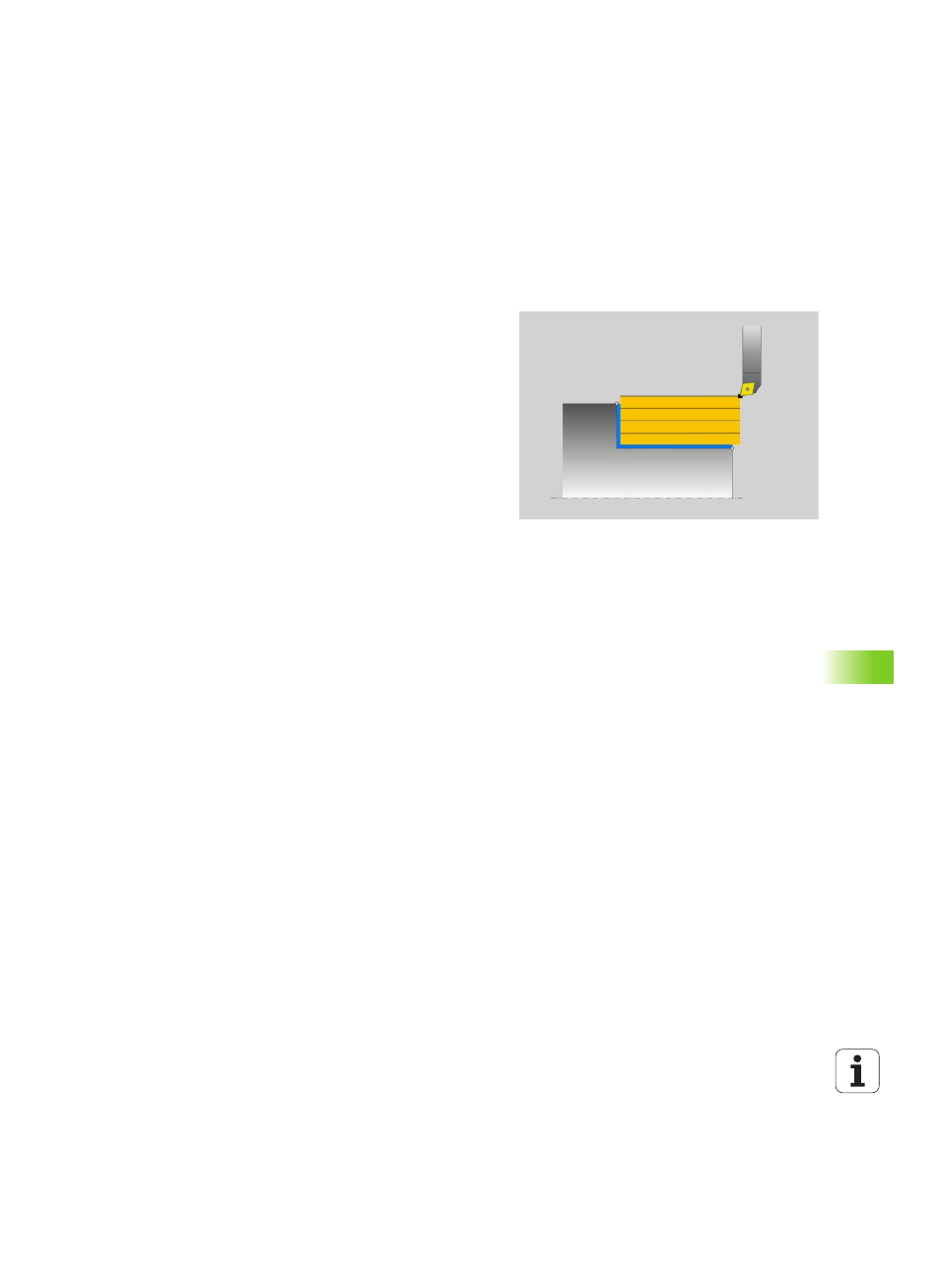

1) 13.5 DREHEN ABSATZ LÄNGS
(Zyklus 811)
Anwendung
Mit diesem Zyklus können Sie rechtwinklige Absätze längsdrehen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn das Werkzeug beim Zyklus-Aufruf außerhalb der zu
bearbeitenden Kontur steht, führt der Zyklus eine Außenbearbeitung
aus. Steht das Werkzeug innerhalb der zu bearbeitenden Kontur, führt
der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Der Zyklus bearbeitet den Bereich von der Werkzeug-Position bis zu
dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus.
Den Zustellwert berechnet die TNC anhand Q463 MAX.
SCHNITTTIEFE
.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung mit dem definierten Vorschub Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige Kontur
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
