HEIDENHAIN TNC 640 475
1

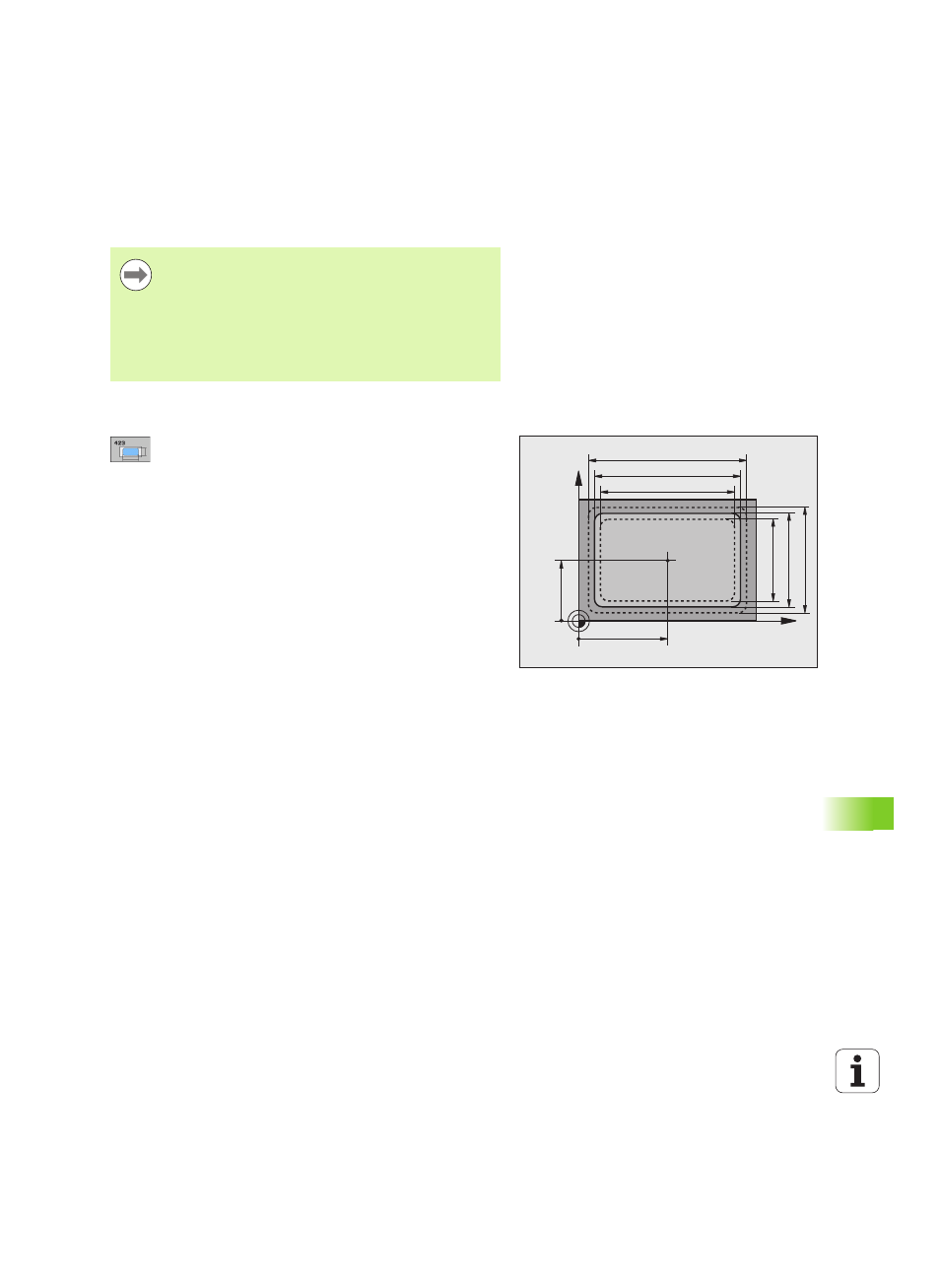

7.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO: G423)
Beim Programmieren beachten!
Zyklusparameter
U Mitte 1. Achse Q273 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Mitte 2. Achse Q274 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U 1. Seiten-Länge Q282: Länge der Tasche, parallel zur
Hauptachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
U 2. Seiten-Länge Q283: Länge der Tasche, parallel zur
Nebenachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Wenn die Taschenmaße und der Sicherheits-Abstand eine
Vorpositionierung in die Nähe der Antastpunkte nicht
erlauben, tastet die TNC immer ausgehend von der
Taschenmitte an. Zwischen den vier Messpunkten fährt
das Tastsystem dann nicht auf die Sichere Höhe.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
