HEIDENHAIN TNC 640 363
13.25 Pr
ogr
ammier
-Beispiel
13.25 Programmier-Beispiel

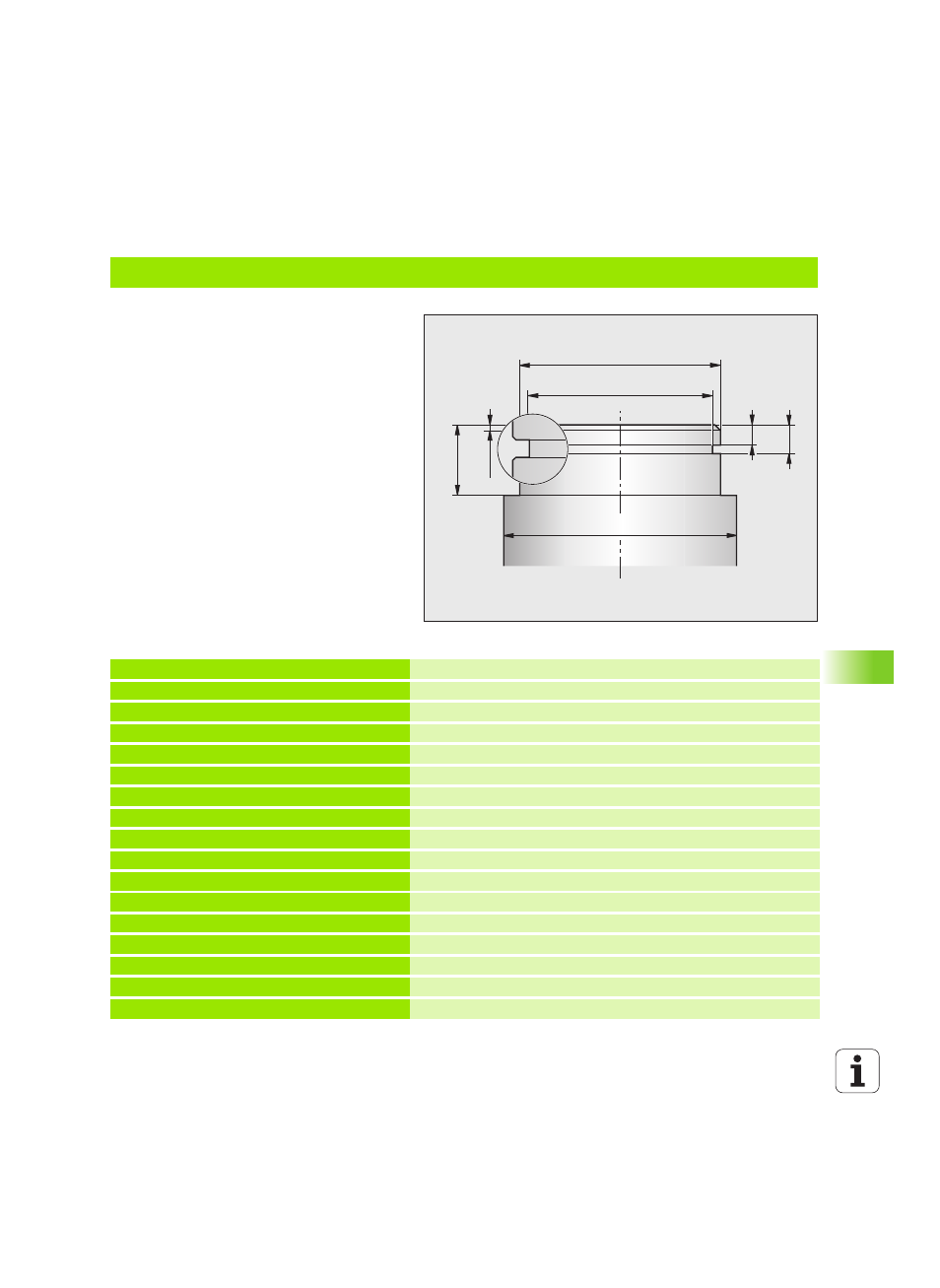

Beispiel: Absatz mit Einstich
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1 Y X+0 Y-10 Z-35 Rohteil-Definition
2 BLK FORM 0.2 X+87 Y+10 Z+2
3 TOOL CALL 12 Werkzeug-Aufruf
4 M140 MB MAX Werkzeug freifahren
5 FUNCTION MODE TURN Drehmodus aktivieren
6 FUNCTION TURNDATA SPIN VCONST:ON VC:150 Konstante Schnittgeschwindigkeit
7 CYCL DEF 800 DREHSYSTEM ANPASSEN Zyklus-Definition Drehsystem anpassen
Q497=+0 ;PRAEZESSIONSWINKEL
Q498=+0 ;WERKZEUG UMKEHREN
8 M136 Vorschub in mm pro Umdrehung
9 L X+165 Y+0 R0 FMAX Startpunkt anfahren in der Ebene
10 L Z+2 R0 FMAX M304 Sicherheits-Abstand, Drehspindel ein
11 CYCL DEF 812 ABSATZ LAENGS ERW. Zyklus-Definition Absatz längs
Q215=+0 ;BEARBEITUNGS-UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q491=+160 ;KONTURSTART DURCHMESSER
¬142
¬150
2x45°
40
¬160
12
18
