HEIDENHAIN TNC 640
497
1

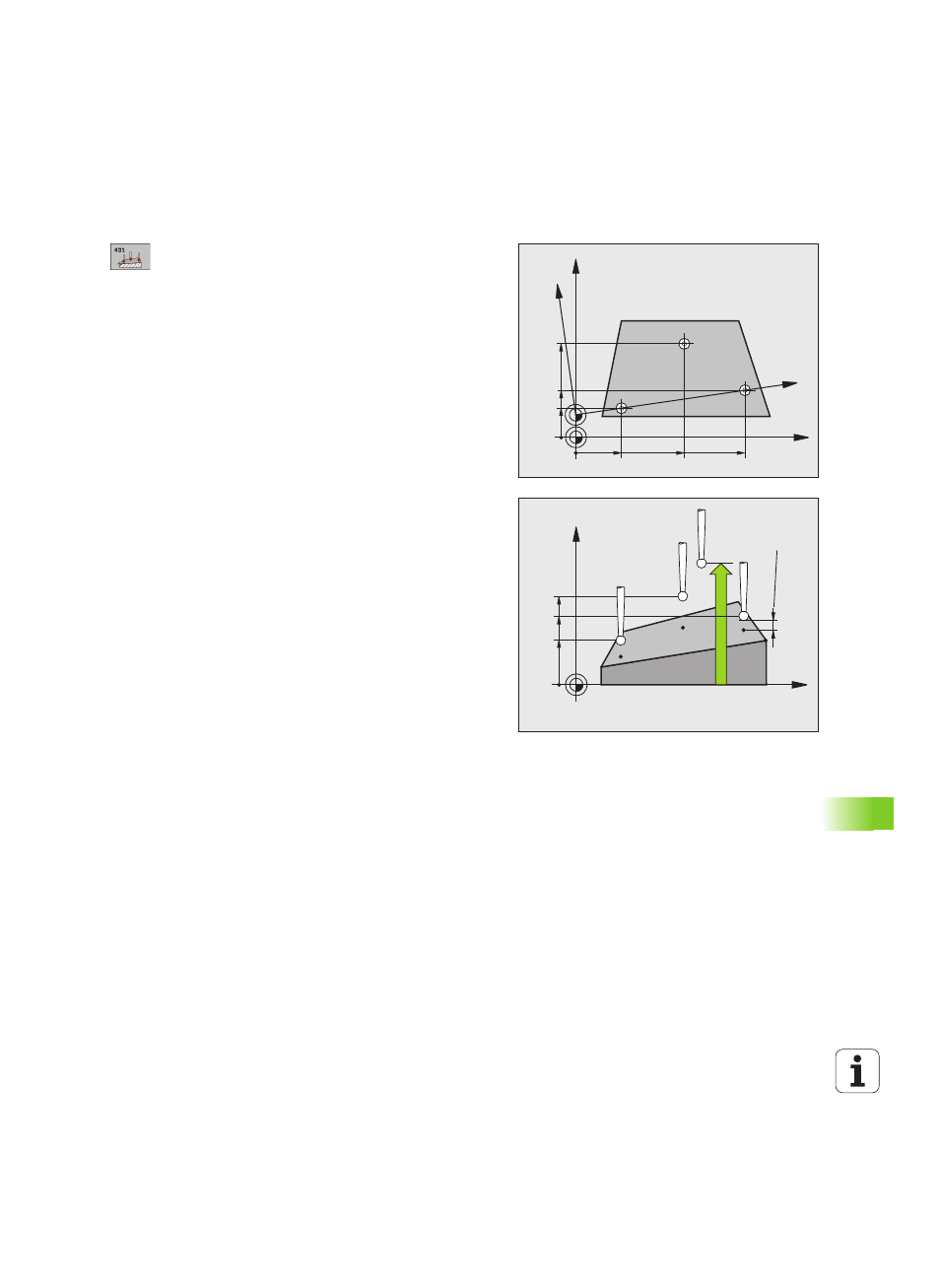

7.13 MESSEN EBENE (Z
yklus 431, DIN/ISO: G431)
Zyklusparameter
U
1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
1. Messpunkt 3. Achse
Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
U
2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
2. Messpunkt 3. Achse
Q295 (absolut): Koordinate
des zweiten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
U
3. Messpunkt 1. Achse
Q296 (absolut): Koordinate
des dritten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
3. Messpunkt 2. Achse
Q297 (absolut): Koordinate
des dritten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
3. Messpunkt 3. Achse
Q298 (absolut): Koordinate
des dritten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265
Q296
Y'
X'
X
Z
Q295
Q298
Q294
Q260
SET_UP
(TCHPROBE.TP)
+
Q320
