410 Tastsystemzyklen: Bezugspunkte automatisch erfassen
16.4 BEZUGSPUNKT RECHTECK INNE
N (Zyklus 41
0, DIN/ISO:
G41
0
)
16.4 BEZUGSPUNKT RECHTECK
INNEN (Zyklus 410,
DIN/ISO: G410)
Zyklusablauf

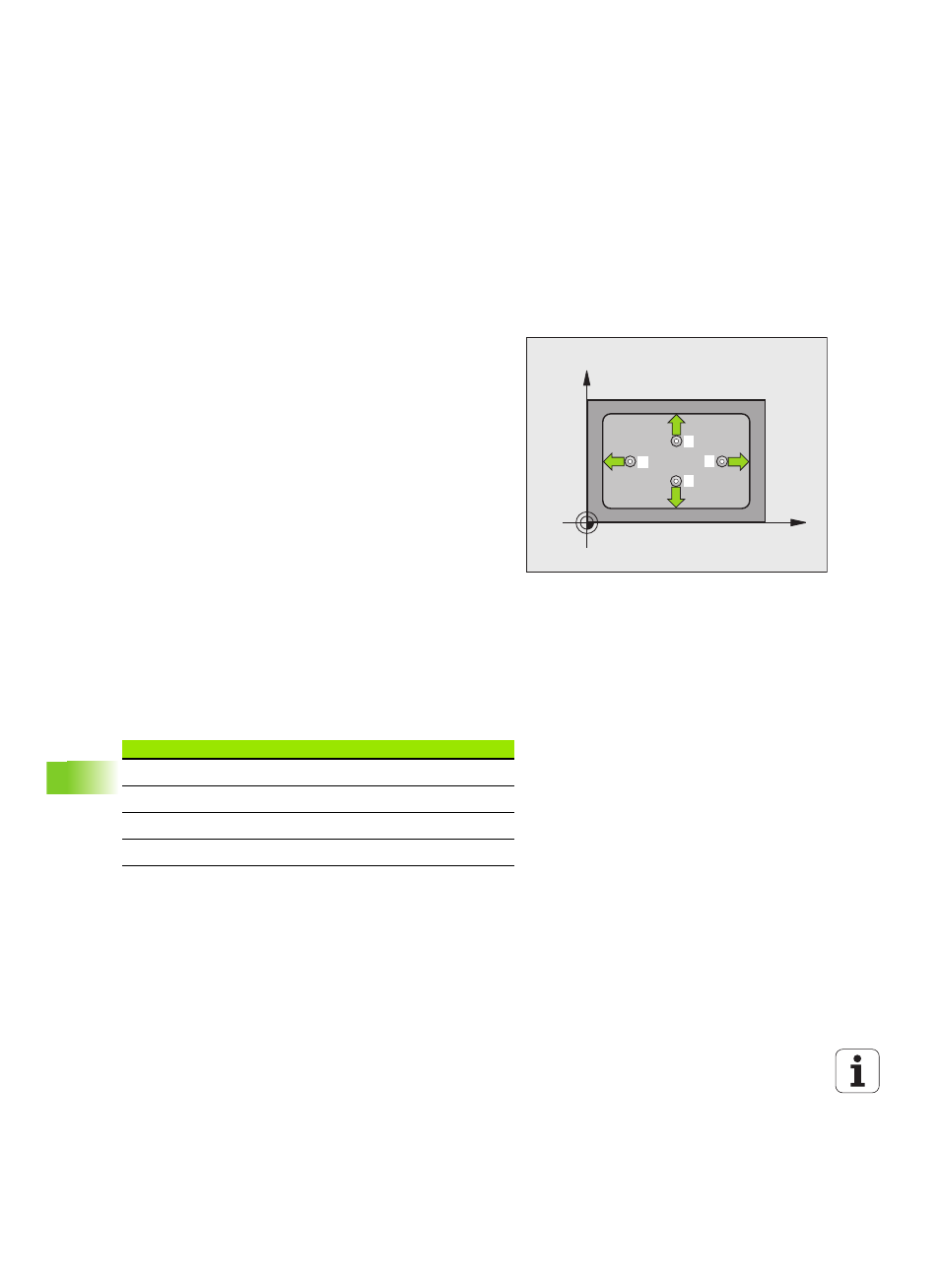

Der Tastsystem-Zyklus 410 ermittelt den Mittelpunkt einer
Rechtecktasche und setzt diesen Mittelpunkt als Bezugspunkt.
Wahlweise kann die TNC den Mittelpunkt auch in eine Nullpunkt- oder
Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 373) zum Antastpunkt
1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus der Spalte SET_UP der Tastsystem-Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte F) durch
3 Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 402)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse und speichert die Istwerte in folgenden Q-
Parametern ab
X
Y
1
2
3
4
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
