340 Zyklen: Drehen
13.1
9 S
TECHEN AXIAL (Zyklus 871)

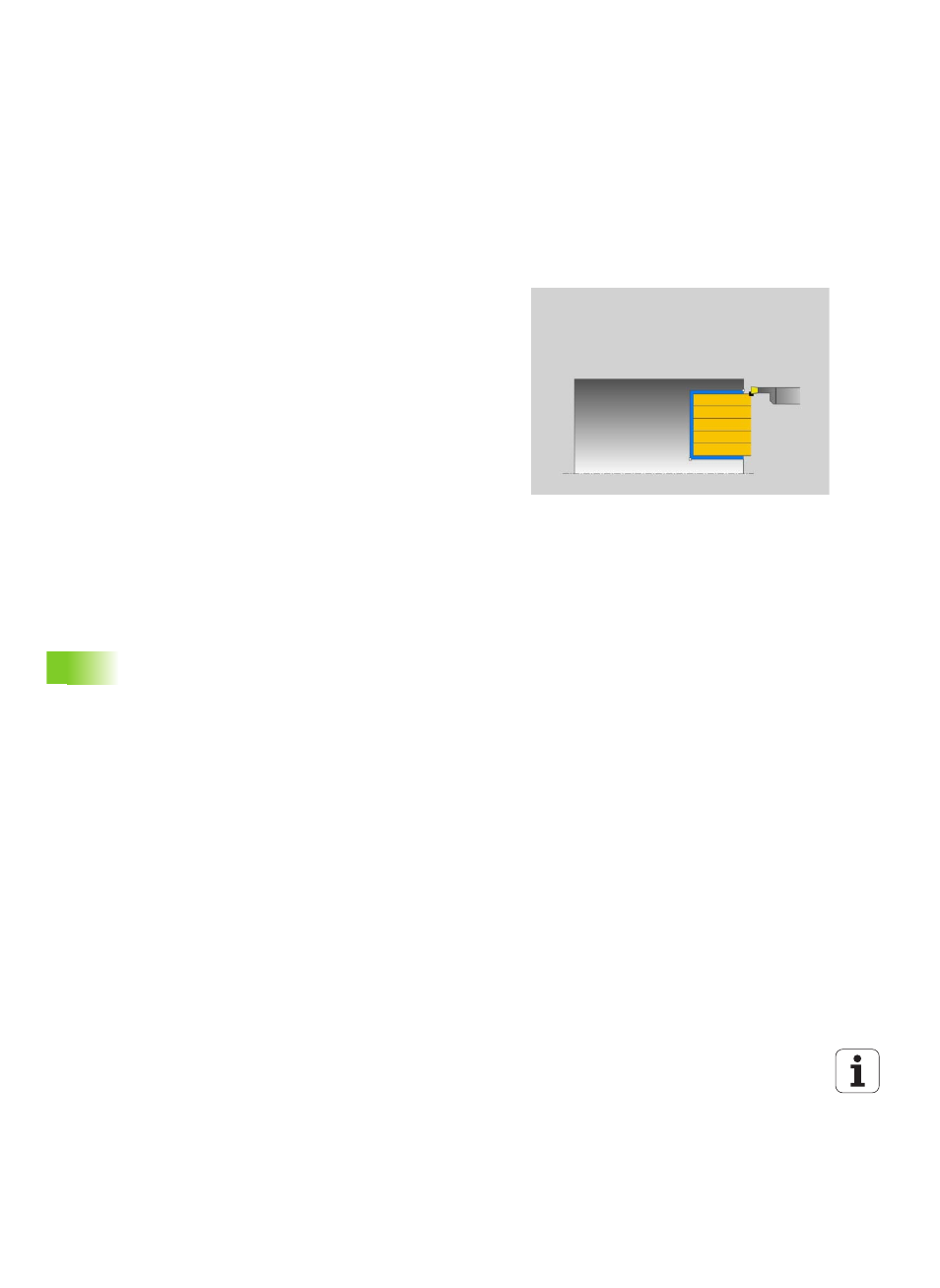

13.19 STECHEN AXIAL (Zyklus 871)
Anwendung
Mit diesem Zyklus können Sie rechtwinklige Nuten axial einstechen
(planstechen).
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position beim
Zyklus-Aufruf. Der Zyklus bearbeitet nur den Bereich vom Zyklus-
Startpunkt bis zu dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus
(Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
