13.24 GEWINDE KONTURPARALLEL
(Zyklus 830)
Anwendung
Mit diesem Zyklus können Sie Gewinde mit einer beliebigen Form
sowohl längs- als auch plandrehen.
Sie können mit dem Zyklus ein- oder merhrgängige Gewinde
herstellen.
Wenn Sie in dem Zyklus keine Gewindetiefe eingeben, verwendet der
Zyklus eine genormte Gewindetiefe.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden.

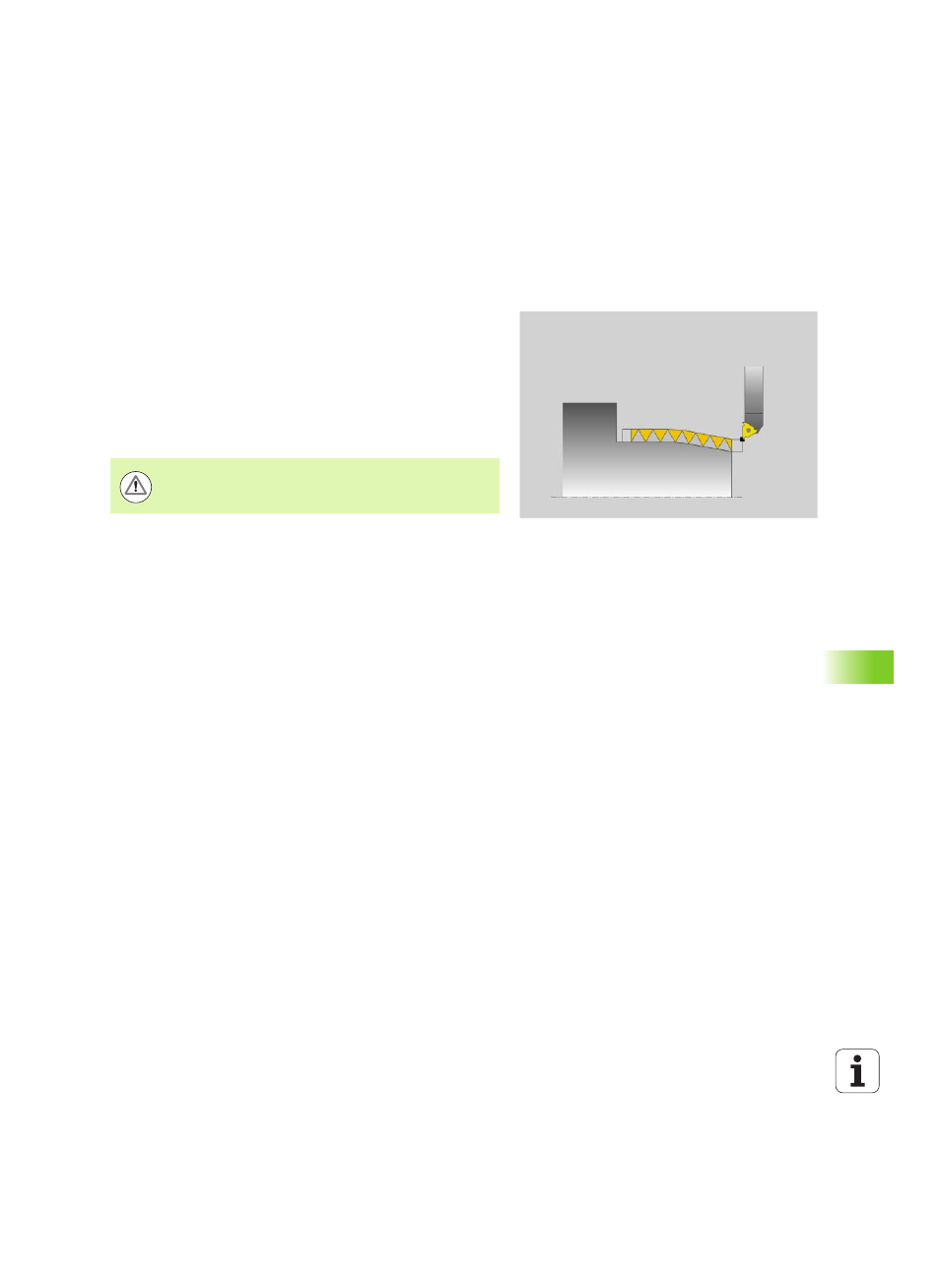

Zyklusablauf
Die TNC verwendet die Werkzeug-Position beim Zyklus-Aufruf als
Zyklus-Startpunkt.
1 Die TNC positioniert das Werkzeug im Eilgang auf
Sicherheitsabstand vor dem Gewinde und führt eine
Zustellbewegung aus.
2 Die TNC führt einen Gewindeschnitt parallel zur definierten
Gewindekontur aus. Dabei synchronisiert die TNC Vorschub und
Drehzahl so, dass die definierte Steigung entsteht.
3 Die TNC hebt das Werkzeug im Eilgang um den
Sicherheitsabstand ab.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC führt eine Zustellbewegung aus. Die Zustellungen
werden entsprechend dem Zustellwinkel Q467 ausgeführt.
6 Die TNC wiederholt den Ablauf (2 bis 5), bis die Gewindetiefe
erreicht wird.
7 Die TNC führt die in Q476 definierten Anzahl der Leerschnitte aus.
8 Die TNC wiederholt den Ablauf (2 bis 7) entsprechend der
Gangzahl Q475.
9 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
Der Zyklus 830 führt den Überlauf Q466 im Anschluss an die
programmierte Kontur aus. Beachten Sie die
Platzverhältnisse.
