5.7 KREISZAPFEN (Zyklus 257
, DIN/ISO: G257)
5.7 KREISZAPFEN (Zyklus 257,
DIN/ISO: G257)
Zyklusablauf

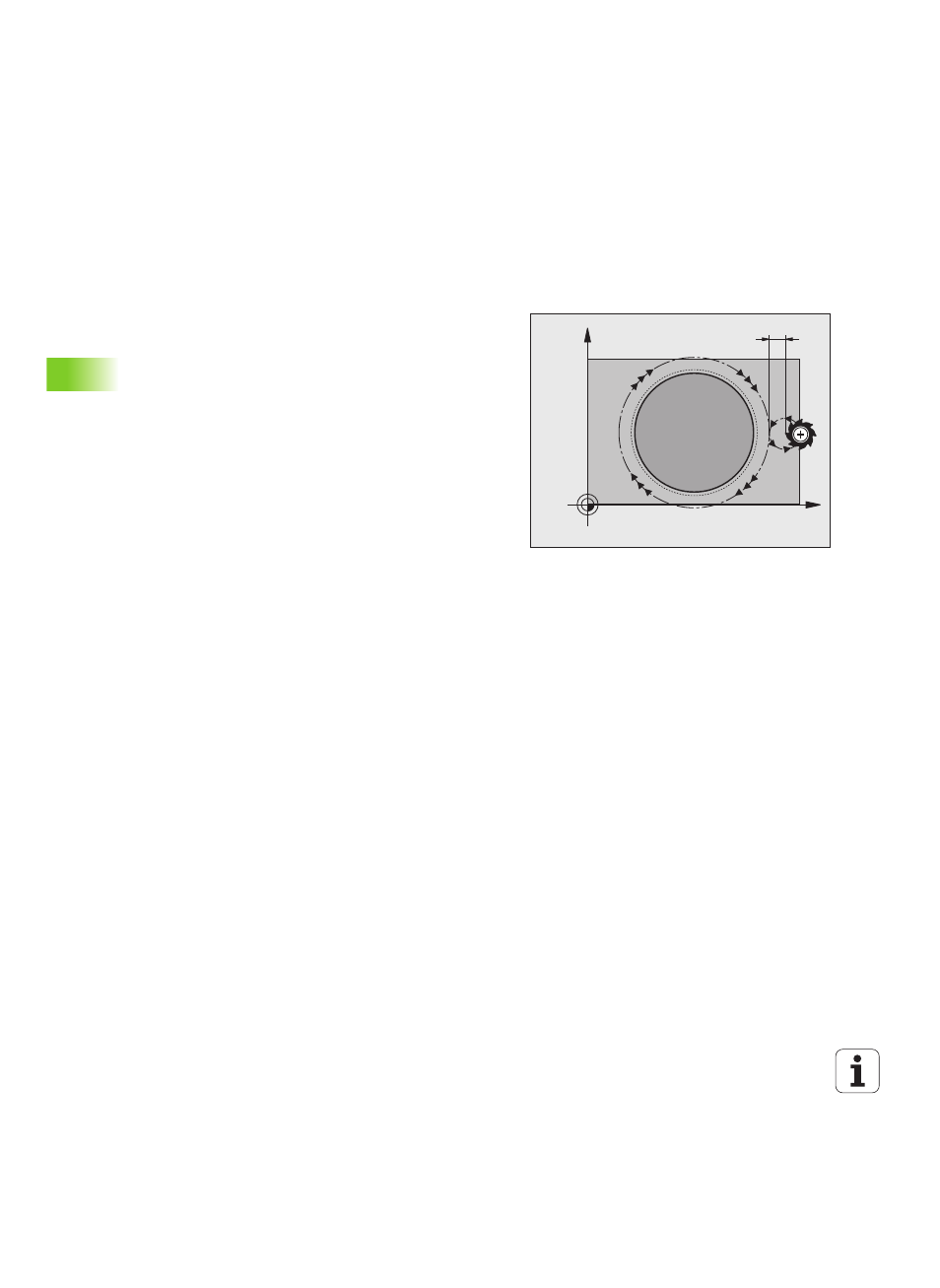

Mit dem Kreiszapfen-Zyklus 257 können Sie einen Kreiszapfen
bearbeiten. Wenn der Rohteil-Durchmesser größer als die maximal
mögliche seitliche Zustellung ist, dann führt die TNC mehrere seitliche
Zustellungen aus bis der Fertigteil-Durchmesser ereicht ist.
1 Das Werkzeug fährt von der Zyklus-Startposition aus (Zapfenmitte)
in positiver X-Richtung auf die Startposition der
Zapfenbearbeitung. Die Startposition liegt 2 mm rechts neben
dem Zapfenrohteil
2 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustelltiefe
3 Anschließend fährt das Werkzeug in einem Halbkreis tangential an
die Zapfenkontur und fräst danach einen Umlauf.
4 Wenn sich der Fertigteil-Durchmesser nicht in einem Umlauf
erreichen lässt, stellt die TNC das Werkzeug auf der aktuellen
Zustell-Tiefe seitlich zu und fräst danach erneut einen Umlauf. Die
TNC berücksichtigt dabei den Rohteil-Durchmesser, den Fertigteil-
Durchmesser und die erlaubte seitliche Zustellung. Dieser
Vorgang wiederholt sich, bis der definierte Fertigteil-Durchmesser
erreicht ist
5 Danach fährt das Werkzeug in einem Halbkreis tangential von der
Kontur weg zurück zum Startpunkt der Zapfenbearbeitung
6 Anschließend fährt die TNC das Werkzeug auf die nächste Zustell-
Tiefe und bearbeitet den Zapfen auf dieser Tiefe
7 Dieser Vorgang wiederholt sich, bis die programmierte Zapfentiefe
erreicht ist
X
Y
2mm
