Zyklen: Drehen
13.1
9 S
TECHEN AXIAL (Zyklus 871)

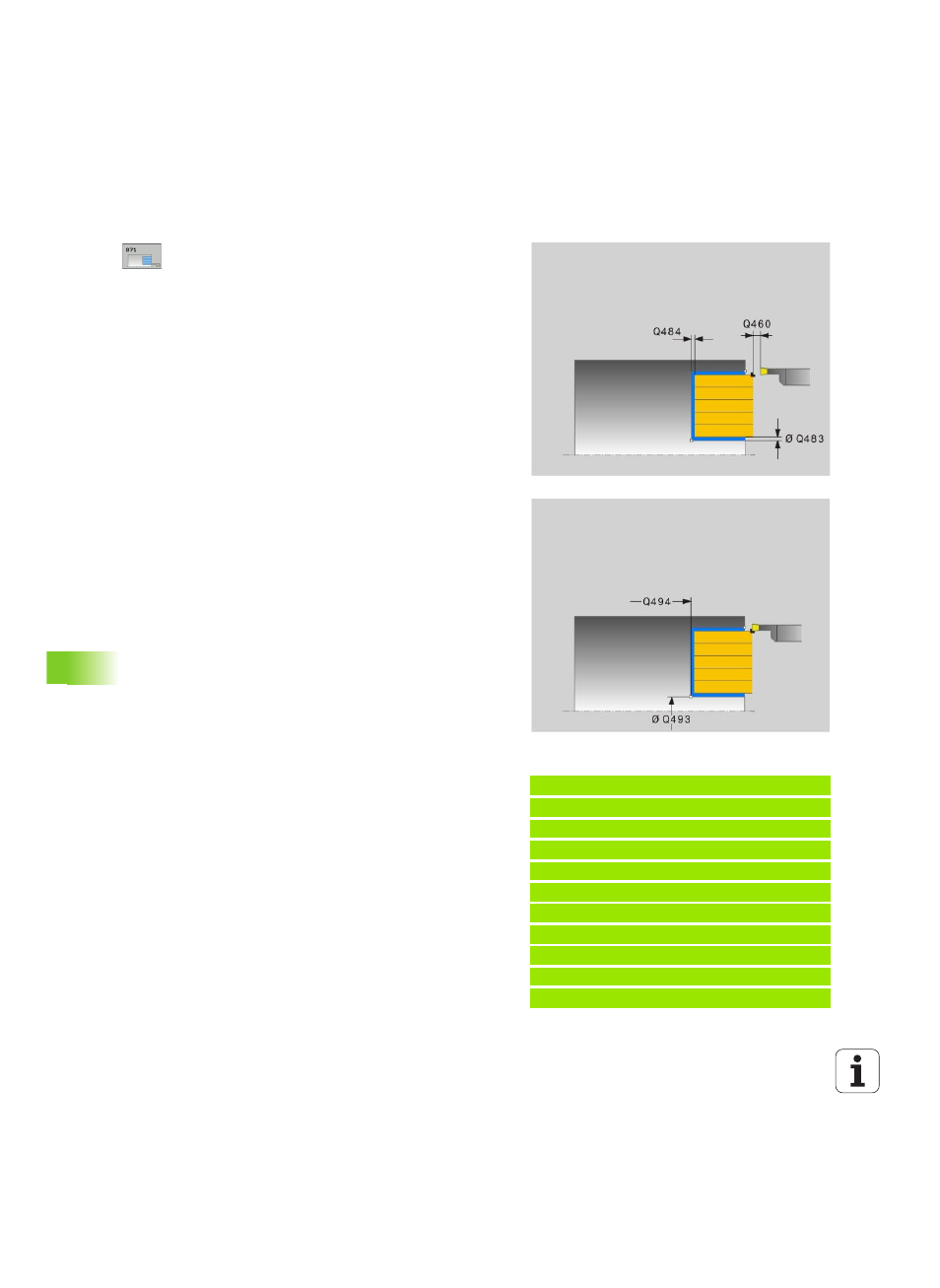

Zyklusparameter
U
Bearbeitungs-Umfang
Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
U
Sicherheits-Abstand
Q460:reserviert, derzeit keine
Funktion
U
Konturende Durchmesser
Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
U
Konturende Z
Q494: Z-Koordinate des
Konturendpunkts
U
Vorschub Schruppen
Q478: Vorschubgeschwindigkeit
beim Schruppen. Wenn Sie M136 programmiert
haben interpretiert die TNC den Vorschub in
Millimeter pro Umdrehung, ohne M136 in Millimeter
pro Minute.
U
Aufmaß Durchmesser
Q483: Durchmesser-Aufmaß auf
die definierte Kontur
U
Aufmaß Z
Q484: Aufmaß auf die definierte Kontur in
axialer Richtung
U
Vorschub Schlichten
Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn Sie
M136 programmiert haben interpretiert die TNC den
Vorschub in Millimeter pro Umdrehung, ohne M136
in Millimeter pro Minute.
Beispiel: NC-Sätze
11 CYCL DEF 871 STECHEN AXIAL
Q215=+0
;BEARBEITUNGS-UMFANG
Q460=+2
;SICHERHEITS-ABSTAND
Q493=+50
;KONTURENDE DURCHMESSER
Q494=-10
;KONTURENDE Z
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB SCHLICHTEN
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
