HEIDENHAIN TNC 640 283
13.2 DREH-S
Y
S
TEM ANP
A
SSEN (Zyklus 80
0) 13.2 DREH-SYSTEM ANPASSEN
(Zyklus 800)
Anwendung
Bevor Sie Drehbearbeitungen ausführen müssen Sie:
„ das Werkzeug in die richtige Position bringen
„ die Werkzeugschneide orientieren
Um das Werkzeug in eine geeignete Position zu bringen,
programmieren Sie einen Verfahrsatz z.B. L Y+0 R0 FMAX zur Mitte der
Drehspindel.
Zum Orientieren der Werkzeugschneide verwenden Sie den
Zyklus 800 DREHSYTEM ANPASSEN. Der Zyklus 800 richtet das
Werkstück-Koordinatensystem auf den Präzessionswinkel Q497 aus
und orientiert die Werkzeugschneide entsprechend. Die TNC
orientiert die Werkzeugschneide für Außenbearbeitungen auf das
Drehtisch-Zentrum, für Innenbearbeitungen in entgegengesetzter
Richtung.

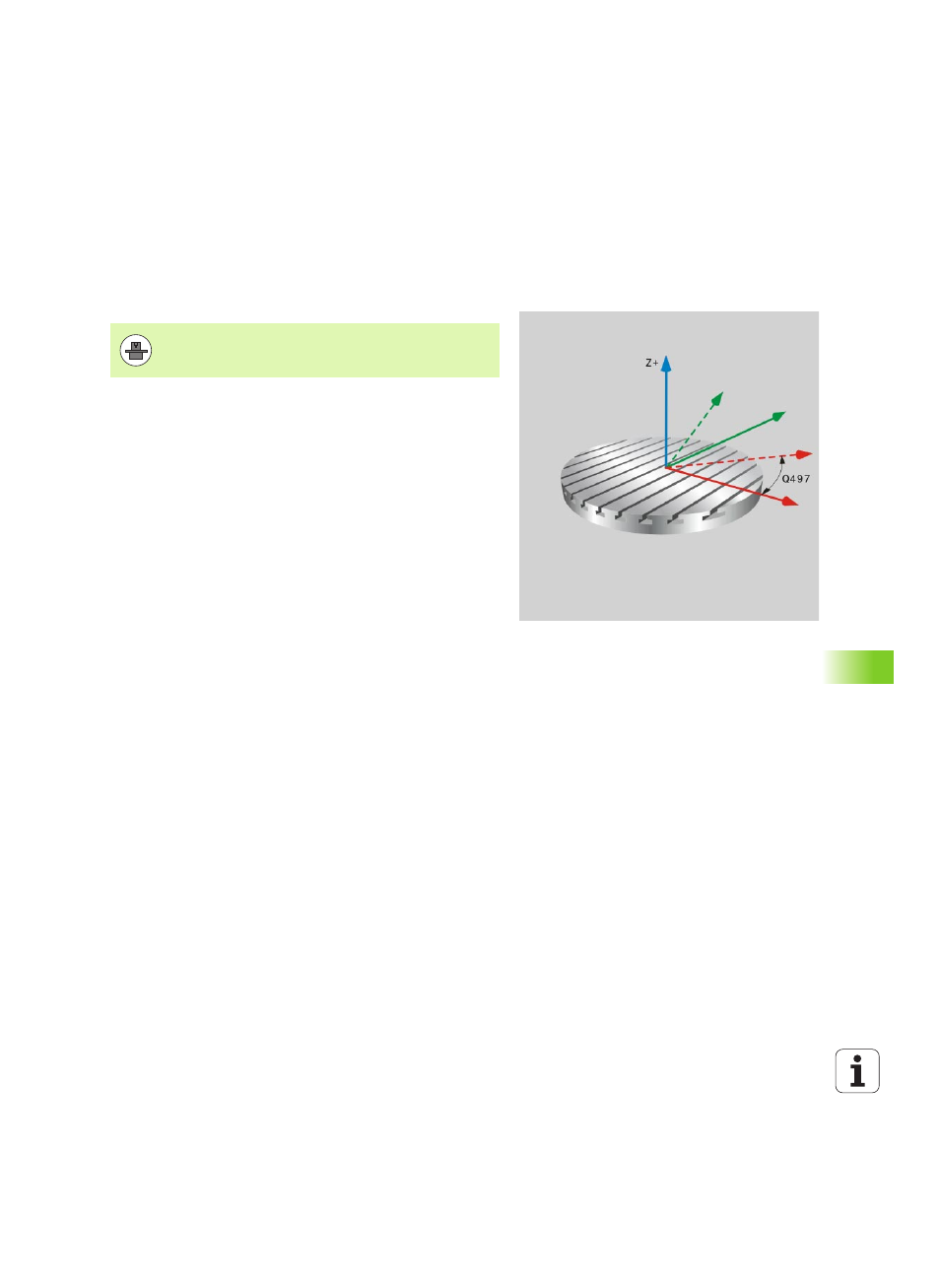

Mit dem Präzessionswinkel Q497 definieren Sie, auf welcher Position
am Umfang des Werkstückes die Bearbeitung stattfinden soll. Dies
kann erforderlich sein, wenn Sie das Werkzeug aus Platzgründen in
eine bestimmte Stellung bringen müssen, um eine Bearbeitung
ausführen zu können. Sie können die Bearbeitungsposition aber auch
drehen, um Bearbeitungsprozesse besser zu beobachten. Falls Sie
eine angestellte Drehbearbeitung durchführen, orientieren Sie mit
dem Präzessionswinkel die Werkzeugschneide und das
Koordinatensystem auf eine geeignete Position (siehe Benutzer-
Handbuch, Kapitel Drehbearbeitung).
Die Drehzyklen der TNC können Sie für Innen- und
Außenbearbeitungen nutzen. Mit dem Zyklus 800 können Sie das
Werkzeug-Koordinatensystem spiegeln (WERKZEUG UMKEHREN Q498).
So können Sie Werkzeuge sowohl für Innen- als auch für
Außenbearbeitungen verwenden. Die TNC dreht dann die Spindel um
180° und spiegelt die Werkzeugorientierung TO.
Ggf. stellt Ihr Maschinenhersteller eigene Funktionen zum
Ausrichten des Werkzeuges zur Verfügung. Beachten Sie
Ihr Maschinenhandbuch!
