13.13 DREHEN EINTAUCHEN PLAN
(Zyklus 823)
Anwendung
Mit diesem Zyklus können Sie Eintauch-Elemente (Hinterschnitte)
plandrehen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser Q491 größer ist als der
Enddurchmesser Q493, führt der Zyklus eine Außenbearbeitung aus.
Ist der Startdurchmesser Q491 kleiner als der Enddurchmesser Q493,
führt der Zyklus eine Innenbearbeitung aus.

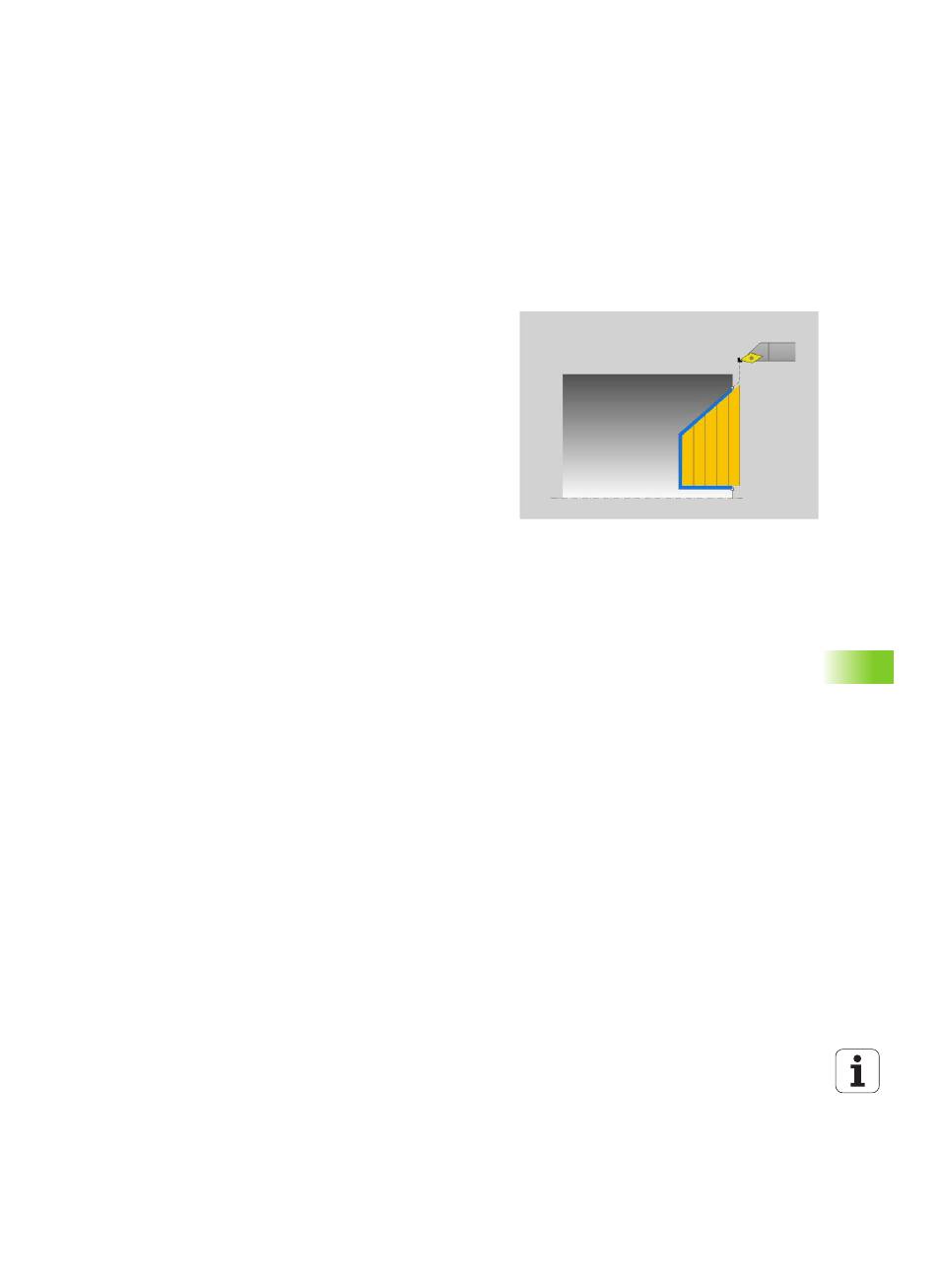

Zyklusablauf Schruppen
Innerhalb der Hinterschneidung führt die TNC die Zustellung mit dem
Vorschub Q478 aus. Die Rückzugbewegungen erfolgen dann jeweils
um den Sicherheitsabstand.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus.
Den Zustellwert berechnet die TNC anhand
Q463 MAX. SCHNITTTIEFE
.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Planrichtung mit dem definierten Vorschub.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub Q478
um den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige Kontur
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
