HEIDENHAIN TNC 640 325

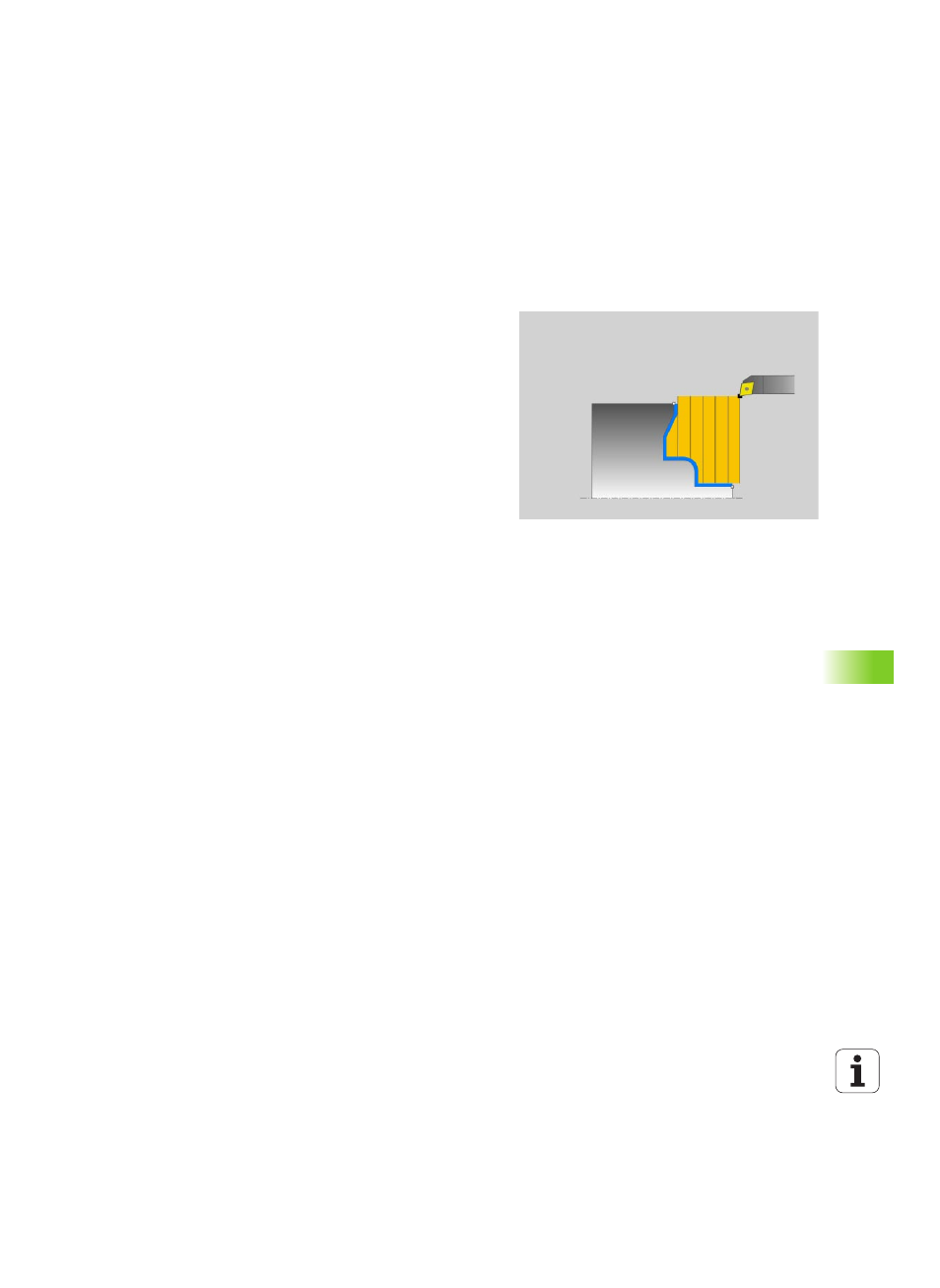

13.15 DREHEN K
ONTUR PLAN (Zyklus 820)
13.15 DREHEN KONTUR PLAN
(Zyklus 820)
Anwendung
Mit diesem Zyklus können Sie Werkstücke mit beliebigen Dreh-
Konturen plandrehen. Die Konturbeschreibung erfolgt in einem
Unterprogramm.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der Kontur-
Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist der Kontur-
Startpunkt kleiner als der Endpunkt, führt der Zyklus eine
Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position beim
Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner ist als
der Anfangspunkt der Kontur, positioniert die TNC das Werkzeug in
der Z-Koordinate auf den Konturstartpunkt und startet den Zyklus von
dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus.
Den Zustellwert berechnet die TNC anhand
Q463 MAX. SCHNITTTIEFE
.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Planrichtung. Der Planschnitt wird achsparallel
ausgeführt und erfolgt mit dem definierten Vorschub Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige Kontur
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
