HEIDENHAIN TNC 640 323
13.14 DREHEN EINT
A
U
CHEN PLAN ER
WEITER
T (Zyklus 824)

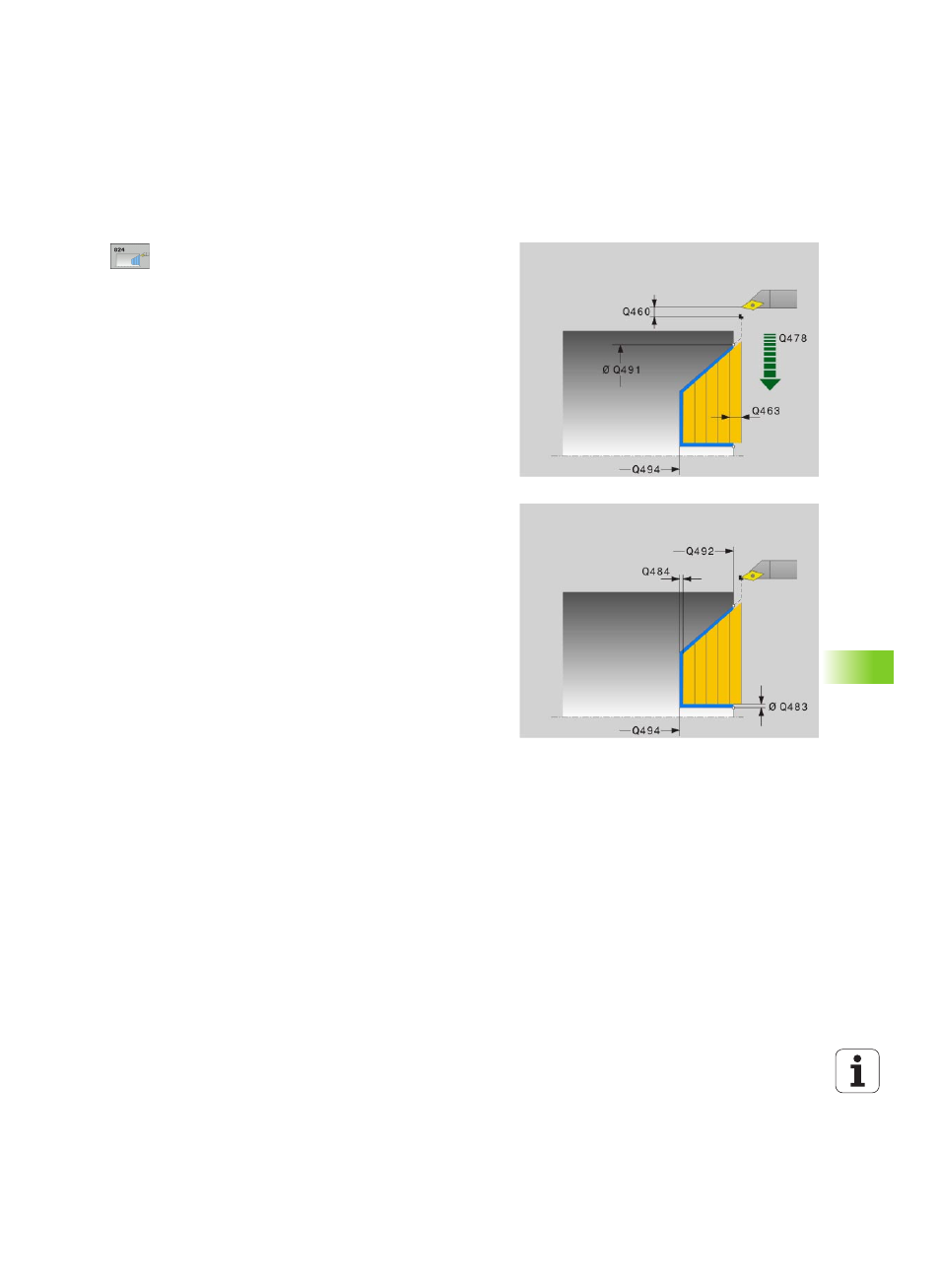

Zyklusparameter
U Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
U Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
U Konturstart Durchmesser Q491: X-Koordinate des
Startpunkts für den Eintauchweg
(Durchmesserangabe)
U Konturstart Z Q492: Z-Koordinate des Startpunkts für
den Eintauchweg
U Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
U Konturende Z Q494: Z-Koordinate des
Konturendpunkts
U Winkel Flanke Q495: Winkel der eintauchenden
Flanke. Der Bezugswinkel ist die Parallele zur
Drehachse
U Typ Anfangselement Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
U Größe Anfangselement Q502: Größe des
Anfangselements (Fasenabschnitt)
U Radius Konturecke Q500: Radius der
Konturinnenecke. Wenn kein Radius angegeben,
entsteht der Radius der Schneidplatte.
U Typ Endelement Q503: Typ des Elements am
Konturende (Planfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
U Größe Endelement Q504: Größe des Endelements
(Fasenabschnitt)
U Maximale Schnitttiefe Q463: Maximale Zustellung in
axialer Richtung. Die Zustellung wird gleichmäßig
aufgeteilt, um Schleifschnitte zu vermeiden.
