13.23 GEWINDE ER
WEITER
T (Zyklus
832)
Zyklusparameter
U
Gewindelage
Q471: Lage des Gewindes festlegen:
0: Außengewinde
1: Innengewinde
U
Gewindeorientierung
Q461: Richtung der
Gewindesteigung festlegen:
0: Längs (Parallel zur Drehachse)
1: Quer (Senkrecht zur Drehachse)
U
Sicherheits-Abstand
Q460:Sicherheitsabstand
senkrecht zur Gewindesteigung.
U
Gewindesteigung
Q472: Steigung des Gewindes
U
Gewindetiefe
Q473: Tiefe des Gewindes. Bei Eingabe
von 0 nimmt die Steuerung die Tiefe anhand der
Steigung für ein metrisches Gewinde an.
U
Bemaßungsart Kegel
Q464: Art der Bemaßung der
Kegelkontur festlegen:
0: über Start- und Endpunkt
1: Über Endpunkt, Start-X und Kegelwinkel
2: Über Endpunkt, Start-Z und Kegelwinkel
3: Über Startpunkt, End-X und Kegelwinkel
4: Über Startpunkt, End-Z und Kegelwinkel
U

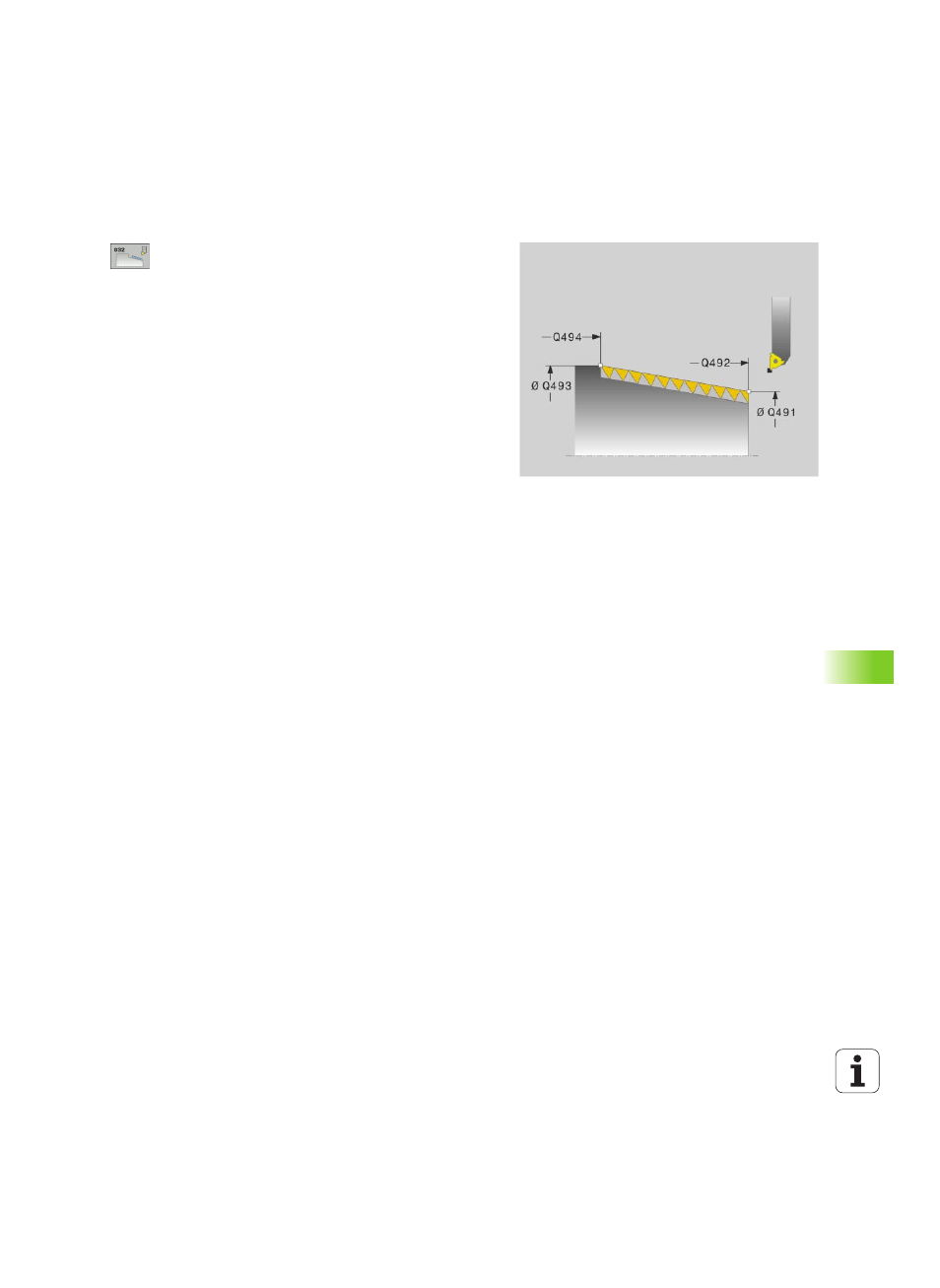

Konturstart Durchmesser
Q491: X-Koordinate des
Startpunkts (Durchmesserangabe)
U
Konturstart Z
Q492: Z-Koordinate des Startpunkts
U
Konturende Durchmesser
Q493: X-Koordinate des
Endpunkts (Durchmesserangabe)
U
Konturende Z
Q494: Z-Koordinate des Endpunkts
