332 Zyklen: Drehen
13.1
7 S
T
ECHEN RADIAL ER
WEITER
T (Zyklus 862)
13.17 STECHEN RADIAL ERWEITERT
(Zyklus 862)

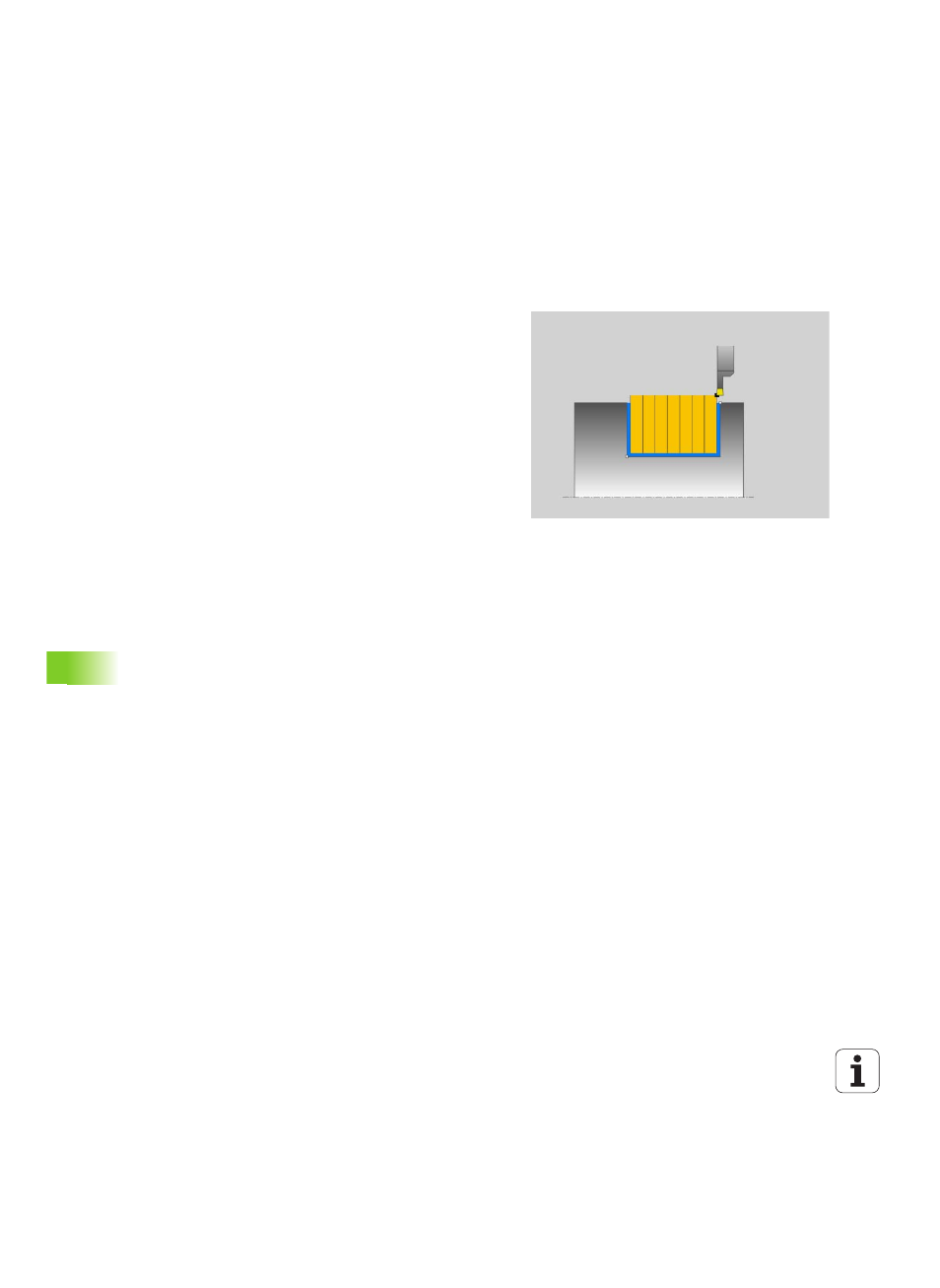

Anwendung
Mit diesem Zyklus können Sie Nuten radial einstechen. Erweiterter
Funktionsumfang:
„ Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
„ Im Zyklus können Sie Winkel für die Seitenwände der Nut definieren
„ In den Konturecken können Sie Radien einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser Q491 größer ist als der
Enddurchmesser Q493, führt der Zyklus eine Außenbearbeitung aus.
Ist der Startdurchmesser Q491 kleiner als der Enddurchmesser Q493,
führt der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus
(Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in axialer Richtung mit dem definierten Vorschub Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
