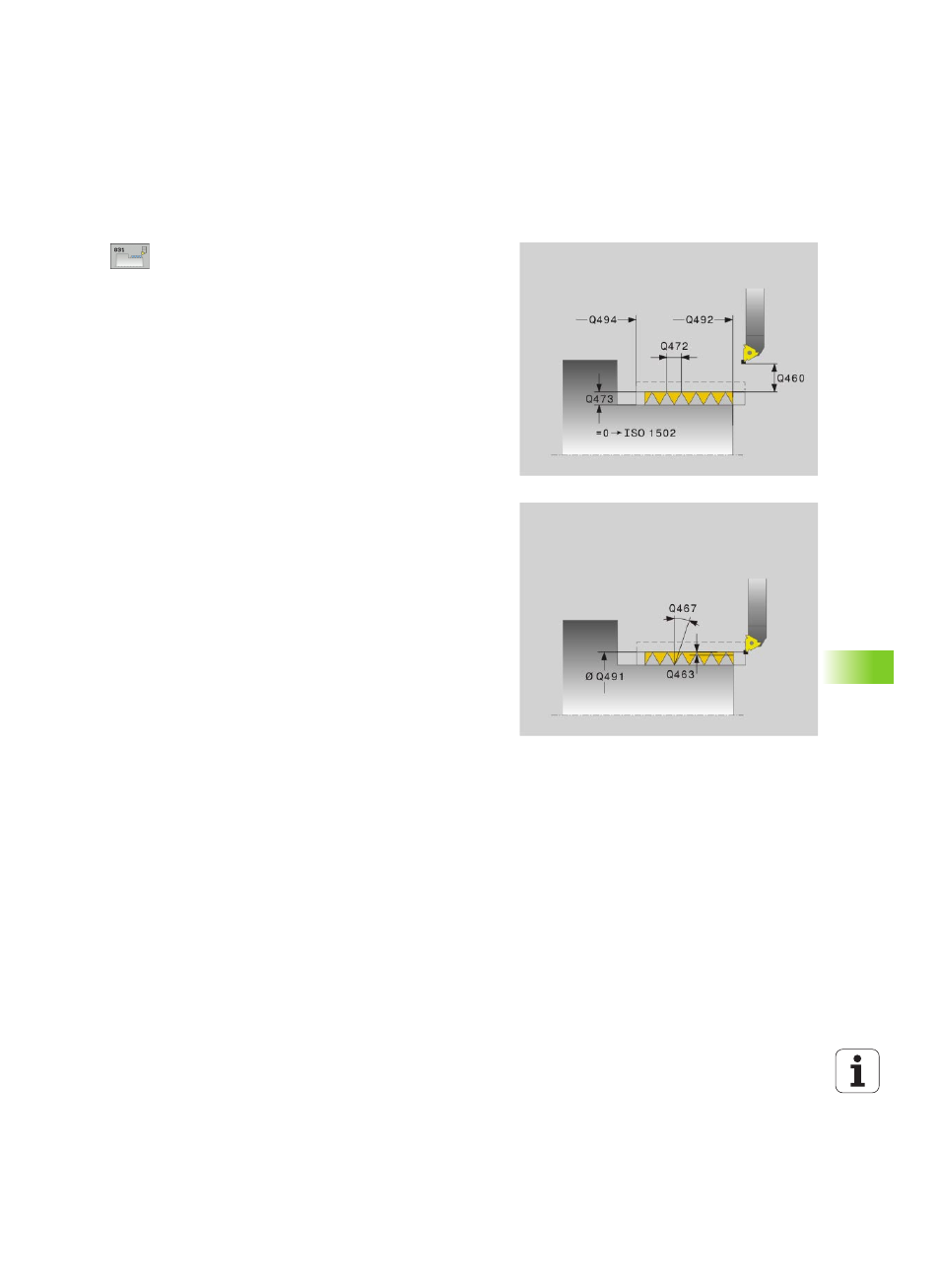

13.22 GEWINDE LÄNGS (Zyklus 831)
Zyklusparameter
U
Gewindelage
Q471: Lage des Gewindes festlegen:
0: Außengewinde
1: Innengewinde
U
Sicherheits-Abstand
Q460:Sicherheitsabstand in
radialer und in axialer Richtung. In axialer Richtung
dient der Sicherheitsabstand zum Beschleunigen
(Anlaufweg) auf die synchronisierte
Vorschubgeschwindigkeit.
U
Gewindedurchmesser
Q460: Durchmesser des
Gewindes festlegen. Bei Außengewinde (Q471==0)
wird der Nenndurchmesser angegeben. Bei
Innengewinde (Q471==1) wird der Kerndurchmesser
angegeben.
U
Gewindesteigung
Q472: Steigung des Gewindes
U
Gewindetiefe
Q473: Tiefe des Gewindes bezogen auf
den Radius. Bei Eingabe von 0 nimmt die Steuerung
die Tiefe anhand der Steigung für ein metrisches
Gewinde an.
U
Konturstart Z
Q492: Z-Koordinate des Startpunkts
U
Konturende Z
Q494: Z-Koordinate des Endpunkts
inklusive des Gewindeauslaufs Q474.
U
Gewindeauslauf
Q474: Länge des Wegs, auf dem am
Gewindeende von der aktuellen Zustelltiefe auf den
Gewindedurchmesser Q460 abgehoben wird.
U
Maximale Schnitttiefe
Q453: Maximale Zustelltiefe
in radialer Richtung bezogen auf den Radius.
U
Zustellwinkel
Q467: Winkel, unter dem die
Zustellung Q453 erfolgt. Der Bezugswinkel ist die
Senkrechte zur Drehachse.
