336 Zyklen: Drehen
13.1
8 S
TECHEN K
O
NTUR RADIAL (Zyklus 860)
13.18 STECHEN KONTUR RADIAL
(Zyklus 860)
Anwendung
Mit diesem Zyklus können Sie Nuten mit beliebiger Form radial
einstechen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht- oder
Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der Kontur-
Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist der Kontur-
Startpunkt kleiner als der Endpunkt, führt der Zyklus eine
Innenbearbeitung aus.

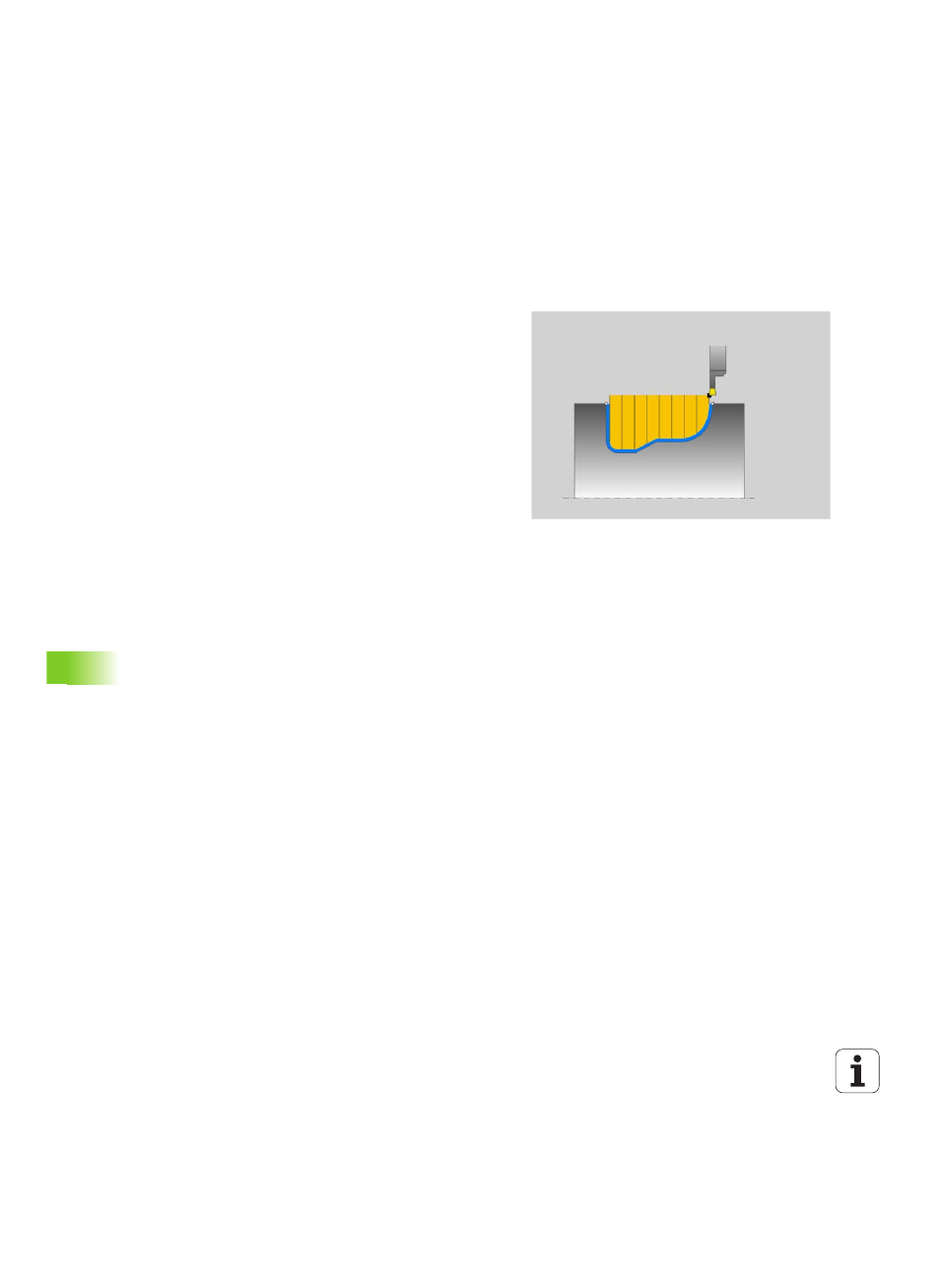

Zyklusablauf Schruppen
1 Die TNC positioniert das Werkzeug im Eilgang in der Z-Koordinate
(erste Einstichposition).
2 Die TNC führt im Eilgang eine achsparallele Zustellbewegung aus
(Seitliche Zustellung = 0,8 Schneidenbreite).
3 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub Q478.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die Nutform
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
