Tastsystemzyklen: Werkstücke automatisch kontrollieren
1
7.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO: G423)
U
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
U
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
U
Größtmaß 1. Seiten-Länge
Q284: Größte erlaubte
Länge der Tasche. Eingabebereich 0 bis 99999,9999
U
Kleinstmaß 1. Seiten-Länge
Q285: Kleinste erlaubte
Länge der Tasche. Eingabebereich 0 bis 99999,9999
U
Größtmaß 2. Seiten-Länge
Q286: Größte erlaubte
Breite der Tasche. Eingabebereich 0 bis 99999,9999
U
Kleinstmaß 2. Seiten-Länge
Q287: Kleinste erlaubte
Breite der Tasche. Eingabebereich 0 bis 99999,9999
U
Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U
Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

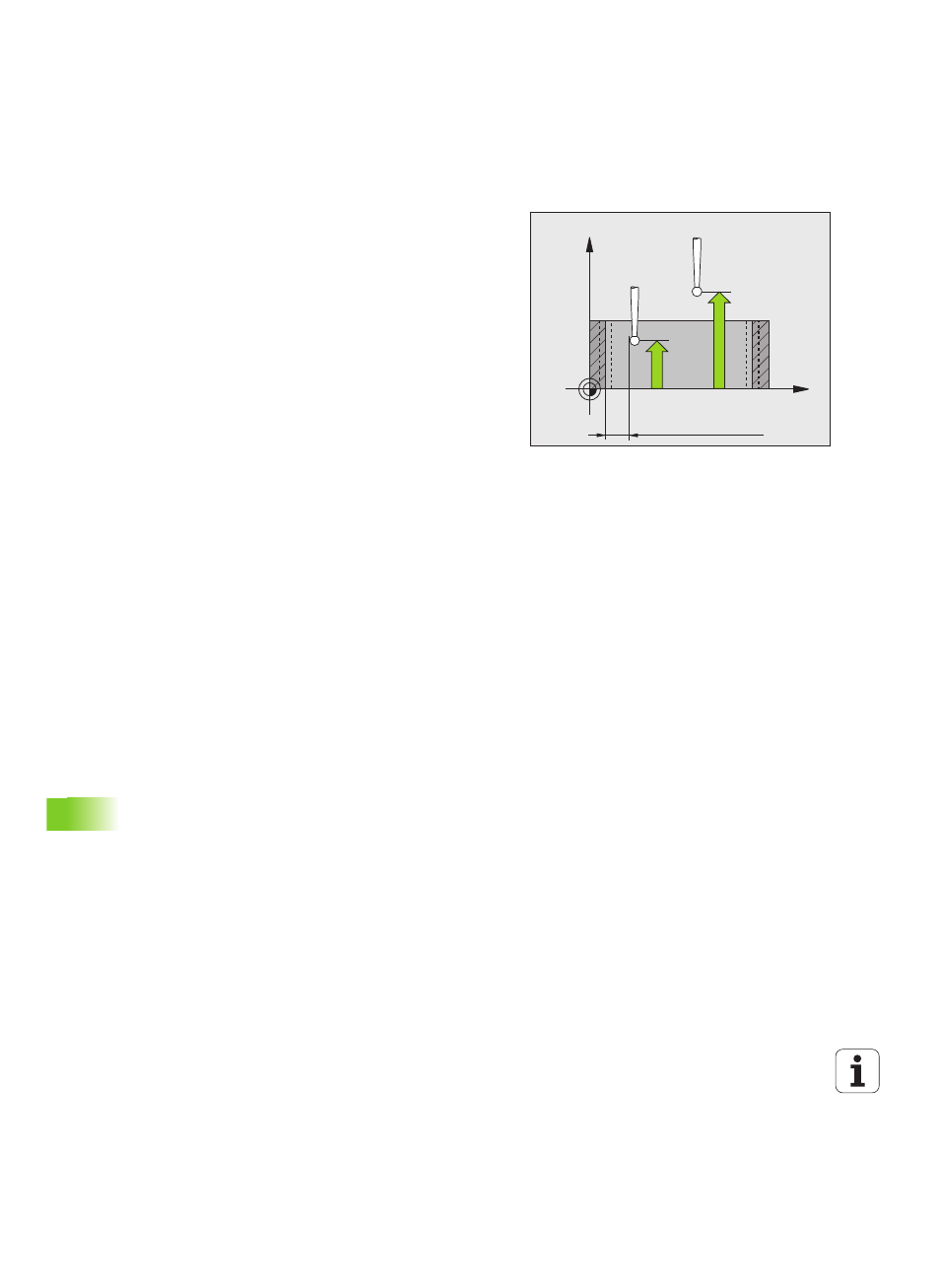

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
