508 Tastsystemzyklen: Kinematik automatisch vermessen
1
9
.1 Kinematik-V
e
rm
essung mit T
a
stsyst
emen TS (Option KinematicsOpt)
19.1 Kinematik-Vermessung mit
Tastsystemen TS (Option
KinematicsOpt)
Grundlegendes
Die Genauigkeitsanforderungen, insbesondere auch im Bereich der 5-
Achs-Bearbeitung, werden immer höher. So sollen komplexe Teile
exakt und mit reproduzierbarer Genauigkeit auch über lange Zeiträume
gefertigt werden können.

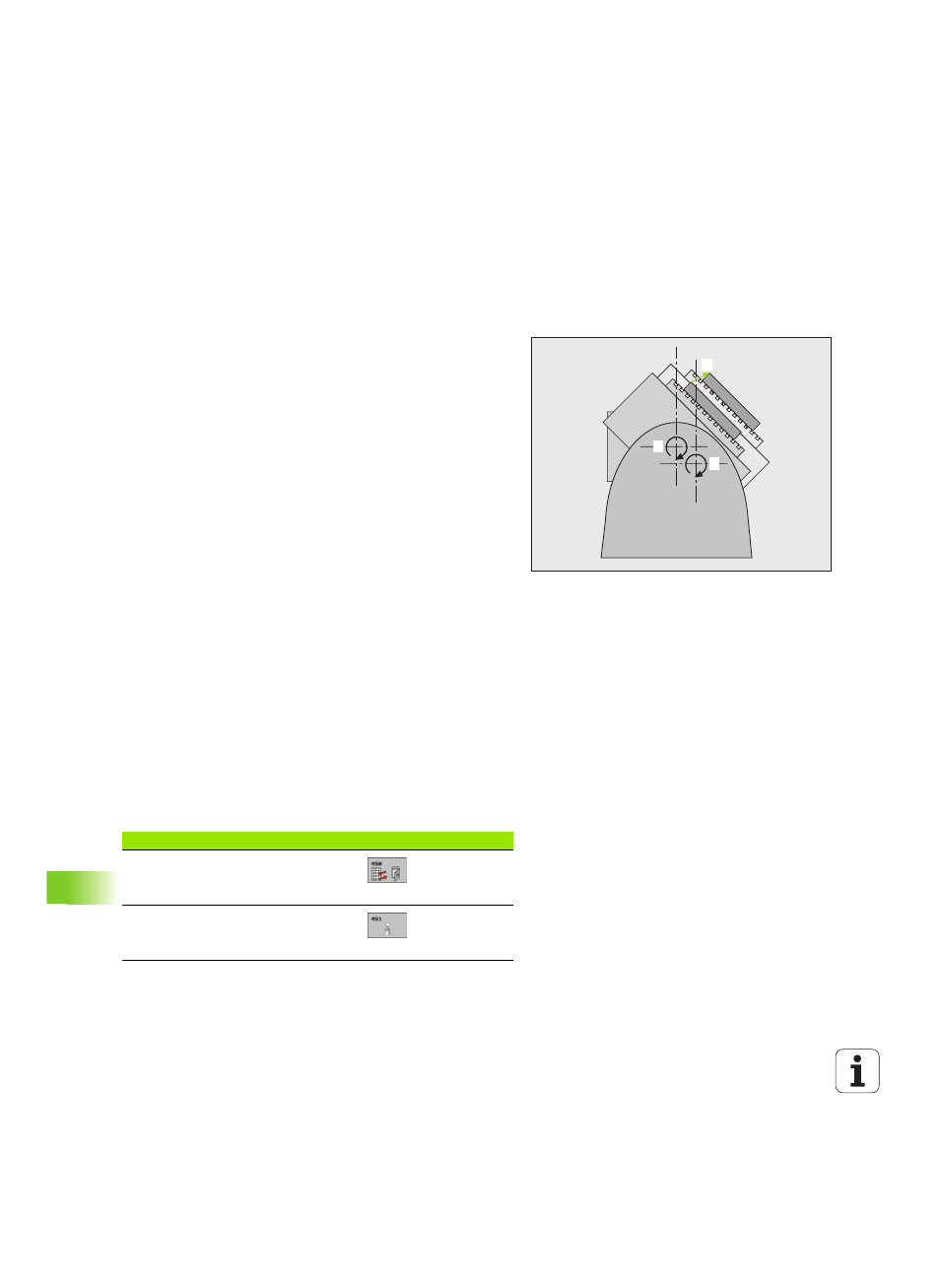

Grund für Ungenauigkeiten bei der Mehrachsbearbeitung sind - unter
anderen - die Abweichungen zwischen dem kinematischen Modell,
das in der Steuerung hinterlegt ist (siehe Bild rechts
1 ), und den
tatsächlich an der Maschine vorhandenen kinematischen
Verhältnissen (siehe Bild rechts
2 ). Diese Abweichungen führen beim
Positionieren der Drehachsen zu einem Fehler am Werkstück (siehe
Bild rechts
3 ). Es muss also eine Möglichkeit geschaffen werden,
Modell und Wirklichkeit möglichst Nahe aufeinander abzustimmen.
Die TNC-Funktion KinematicsOpt ist ein wichtiger Baustein der hilft,
diese komplexe Anforderung auch wirklich umsetzen zu können: Ein
3D Tastsystem-Zyklus vermisst die an Ihrer Maschine vorhandenen
Drehachsen vollautomatisch, unabhängig davon, ob die Drehachsen
mechanisch als Tisch oder Kopf ausgeführt sind. Dabei wird eine
Kalibrierkugel an einer beliebigen Stelle auf dem Maschinentisch
befestigt und in einer von Ihnen definierbaren Feinheit vermessen. Sie
legen bei der Zyklus-Definition lediglich für jede Drehachse separat
den Bereich fest, den Sie vermessen wollen.
Aus den gemessenen Werten ermittelt die TNC die statische
Schwenkgenauigkeit. Dabei minimiert die Software den durch die
Schwenkbewegungen entstehenden Positionierfehler und speichert
die Maschinengeometrie am Ende des Messvorgangs automatisch in
den jeweiligen Maschinenkonstanten der Kinematiktabelle ab.
Übersicht
Die TNC stellt Zyklen zur Verfügung, mit denen Sie Ihre
Maschinenkinematik automatisch sichern, wiederherstellen, prüfen
und optimieren können:
1
2
3
Zyklus Softkey Seite
450 KINEMATIK SICHERN:
Automatisches Sichern und
Wiederherstellen von Kinematiken Seite 510
451 KINEMATIK VERMESSEN:
Automatisches Prüfen oder Optimieren
der Maschinenkinematik Seite 513
