16.8 BEZUGSPUNKT ECKE A
U
SS
EN (Zyklus 414, DIN/ISO: G414)
Beim Programmieren beachten!
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.

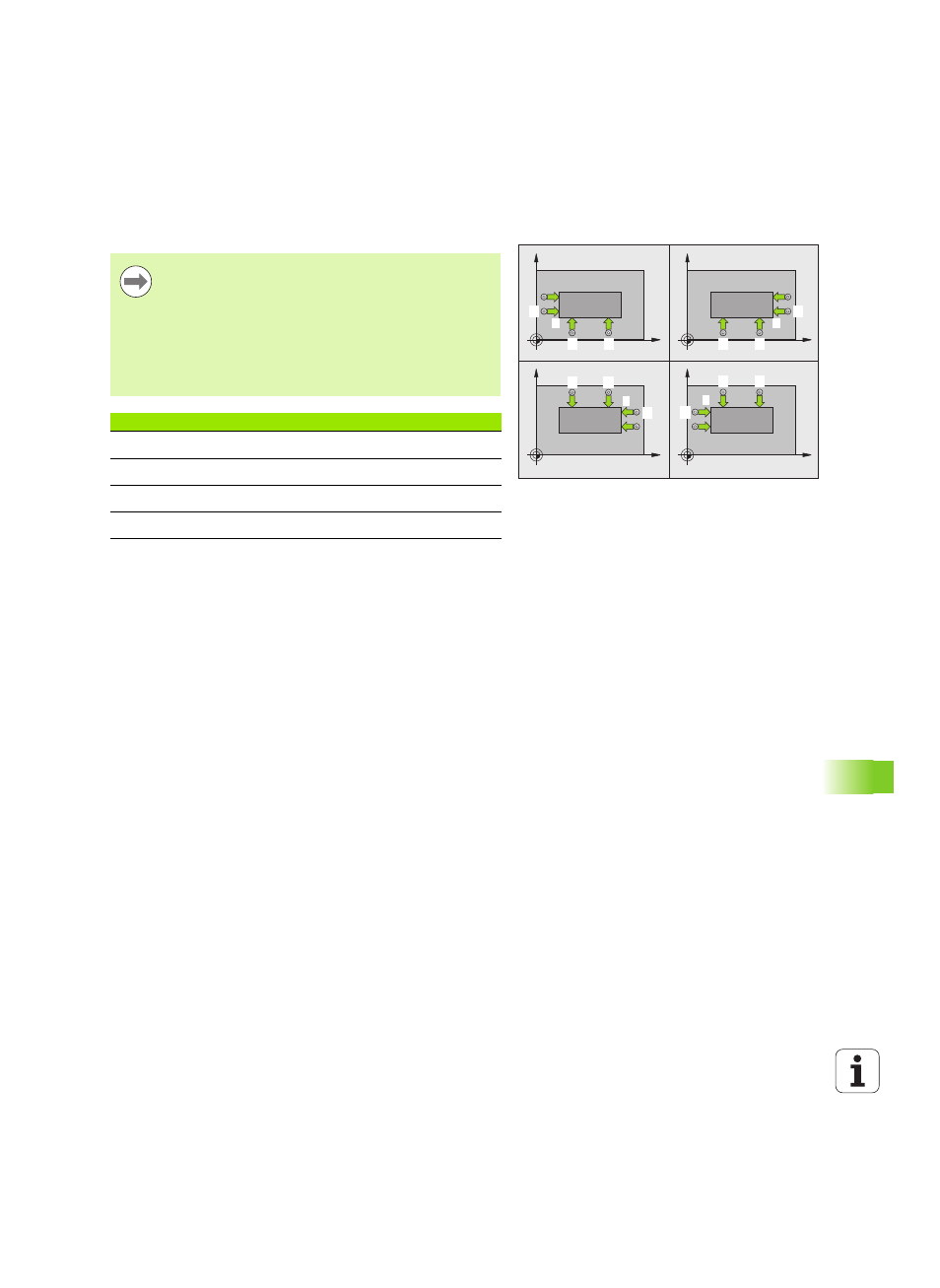

Durch die Lage der Messpunkte 1 und 3 legen Sie die
Ecke fest, an der die TNC den Bezugspunkt setzt (siehe
Bild rechts und nachfolgende Tabelle).
Ecke Koordinate X Koordinate Y
A Punkt 1 größer Punkt 3 Punkt 1 kleiner Punkt 3
B Punkt 1 kleiner Punkt 3 Punkt 1 kleiner Punkt 3
C Punkt 1 kleiner Punkt 3 Punkt 1 größer Punkt 3
D Punkt 1 größer Punkt 3 Punkt 1 größer Punkt 3
