HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

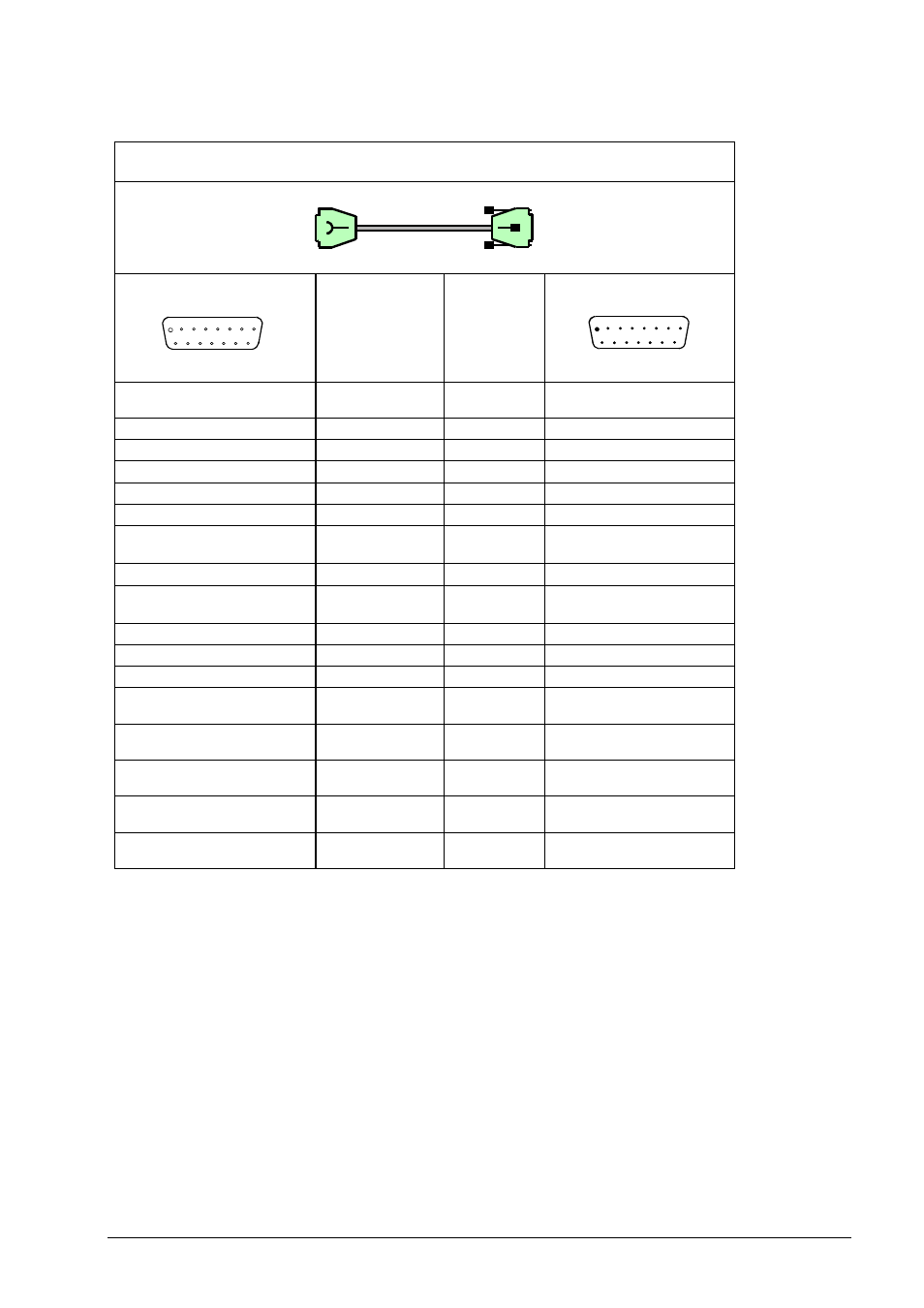

4.3.36 Verbindungskabel 15-/15-pol. Sub-D (TTL)

1

9

2

10

3

5

4

6

8

7

11 12 13 14 15

8

15

7

14

6

4

5

3

1

2

13 12 11 10 9

Verbindungskabel ID 355397-xx

Connecting cable ID 355397-xx










Signal TTL

Farbe

Color

Sub-D-Stecker 15-pol. Buchse

15-pin D-sub connector (female)

Sub-D-Stecker

15-pol.

Stift

15-pin D-sub connector (male)

PIN 7

-Ua0

schwarz / black

PIN 7

PIN 9

-Ua1

grün / green

PIN 9

PIN 10

0 V Sensor

weiß / white

PIN 10

PIN 12

+V Sensor

blau / blue

PIN 12

PIN 3

+Ua2

grau / grey

PIN 3

PIN 4

+V
U

P

braun/grün

brown/green

PIN 4

PIN 14

+Ua0

rot / red

PIN 14

PIN 2

0 V

U

N

weiß/grün

white/green

PIN 2

PIN 11

-Ua2

rosa / pink

PIN 11

PIN 1

+Ua1

braun / brown

PIN 1

PIN 13

-UaS

violett / violet

PIN 13

PIN 15

PWT Testimpuls /

PWT test pulse

gelb / yellow

PIN 15

PIN 8

L1/ (Grenzlage) /

L1/ (border position)

grün/schwarz

green/black

PIN 8

PIN 6

L2/ (Grenzlage) /

L2/ (border position)

gelb/schwarz

yellow/black

PIN 6

PIN 5

frei / free

blau/schwarz

blue/black

PIN 5

Gehäuse

Housing

Außenschirm /

External shield

Schirm /

Shield

Gehäuse

Housing
