64 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

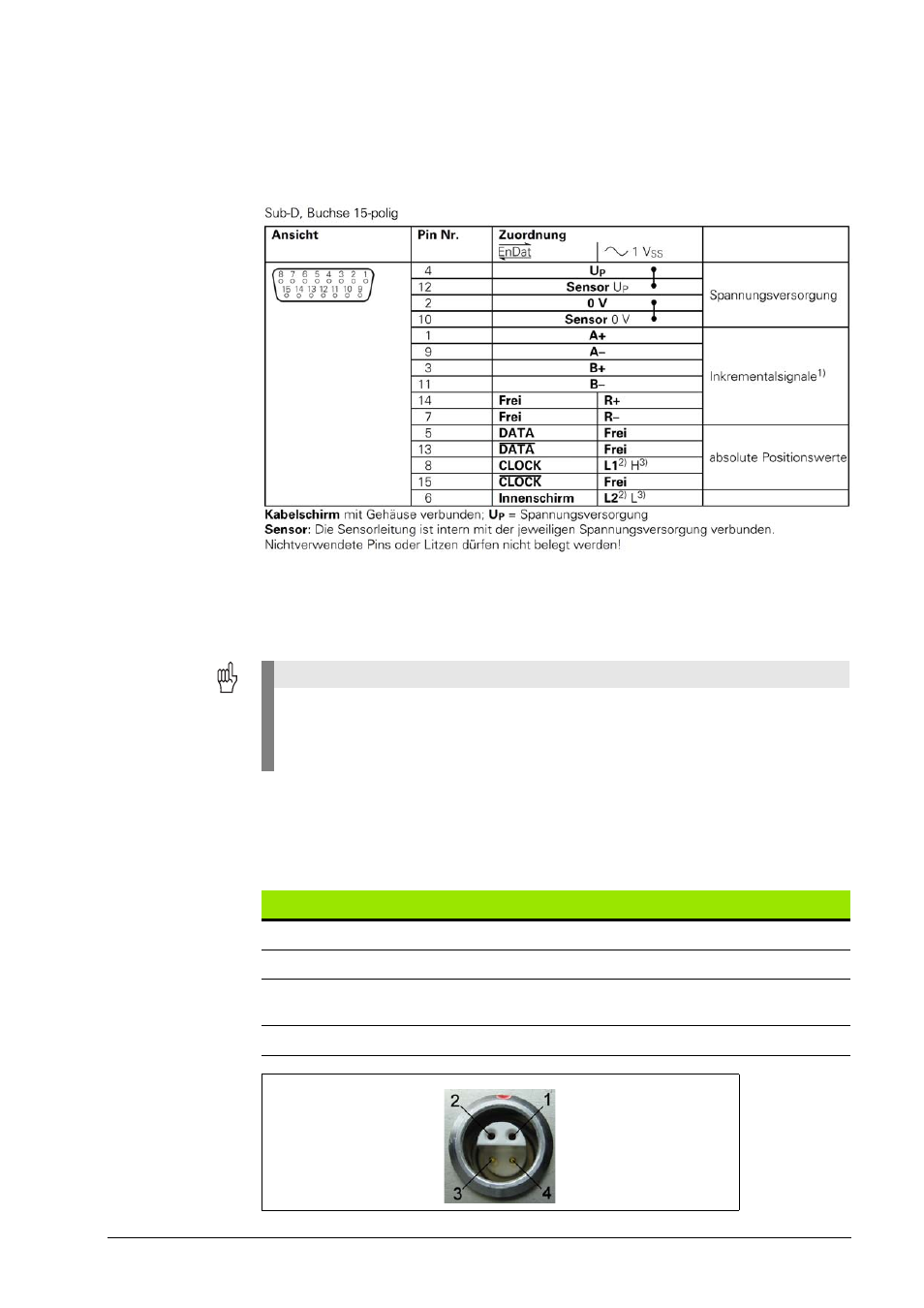

4.2 Steckerbelegung der IK 215
Anschluss für das Messgerät X1
Der Anschluss des Messgeräts erfolgt über den Messgeräte-Eingang X1. Die 15-polige Sub-D-
Buchse ist wie folgt belegt:
1)
Nur bei Bestellbezeichnung EnDat 01 und EnDat 02
2) Nur bei LIDA 4xx mit Limit-Signal
3)
Nur bei LIF 481 mit Limit- und Homing-Signal
Schirm liegt auf Gehäuse; Up = Spannungsversorgung
Nicht verwendete Pins dürfen nicht belegt werden!
Anschluss für externe Funktionen X3
Für externe Funktionen ist eine 4-polige Buchse vorhanden, über die die Messwertaufzeichnung
von außen gesteuert werden kann. Der dafür benötigte Stecker kann bei HEIDENHAIN unter der
ID 282168-01 bestellt werden. Die Signale sind wie folgt zugeordnet (Sicht von außen auf die
Buchse):
Achtung
Die Spannungsversorgung des Messgeräts (Pin 4) ist über die Software einstellbar. Es ist
darauf zu achten, dass die richtige Versorgungsspannung für das Messgerät eingestellt
wird; das Messgerät, die IK oder der PC kann sonst beschädigt werden! Messgeräte nur bei
abgeschalteter Versorgungsspannung an- und abstecken!
Pin Belegung
1 Eingang: Einspeicherimpuls (HEIDENHAIN-interne Verwendung)
2 Ausgang: Synchronisationsimpuls (HEIDENHAIN-interne Verwendung)
3 Ausgang: MSB des Positionswertes (Singleturnbereich), dient als Montagehilfe für
EnDat-Antriebsgeber.
4 GND
