Anschlussbelegungen
99

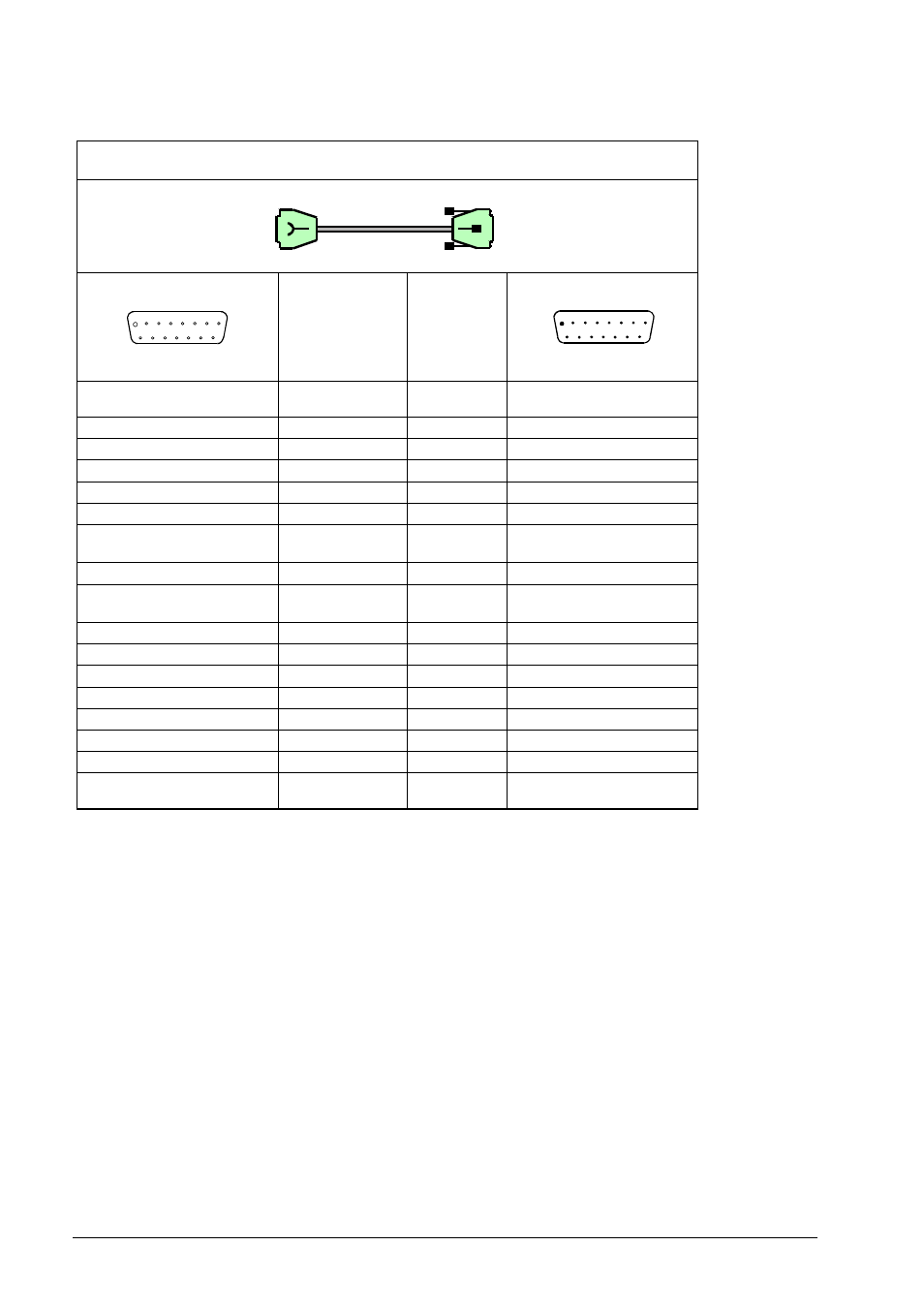

4.3.35 Verbindungskabel 15-/15-pol. Sub-D (1 Vss)
1
9
2
10
3
5
4
6
8
7
11 12 13 14 15
8
15
7
14
6
4
5
3
1
2
13 12 11 10 9
Verbindungskabel ID 355397-xx
Connecting cable ID 355397-xx
Signal 1 Vss
Signal 1 Vpp
Farbe
Color
Sub-D-Stecker 15-pol. Buchse
15-pin D-sub connector (female)
Sub-D-Stecker
15-pol.
Stift
15-pin D-sub connector (male)
PIN 7
R-
schwarz / black
PIN 7
PIN 9
A-
grün / green
PIN 9
PIN 10
0 V Sensor
weiß / white
PIN 10
PIN 12
+V Sensor
blau / blue
PIN 12
PIN 3
B+
grau / grey
PIN 3
PIN 4
+V
U
P
braun/grün
brown/green
PIN 4
PIN 14
R+
rot / red
PIN 14
PIN 2
0 V
U
N
weiß/grün
white/green
PIN 2
PIN 11
B-
rosa / pink
PIN 11
PIN 1
A+
braun / brown
PIN 1
PIN 13
frei / free
PIN 13
PIN 15
frei / free
PIN 15
PIN 8
L1
violett / violet
PIN 8
PIN 6
L2
gelb / yellow
PIN 6
PIN 5
frei / free
PIN 5
Gehäuse
Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse
Housing
