128 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

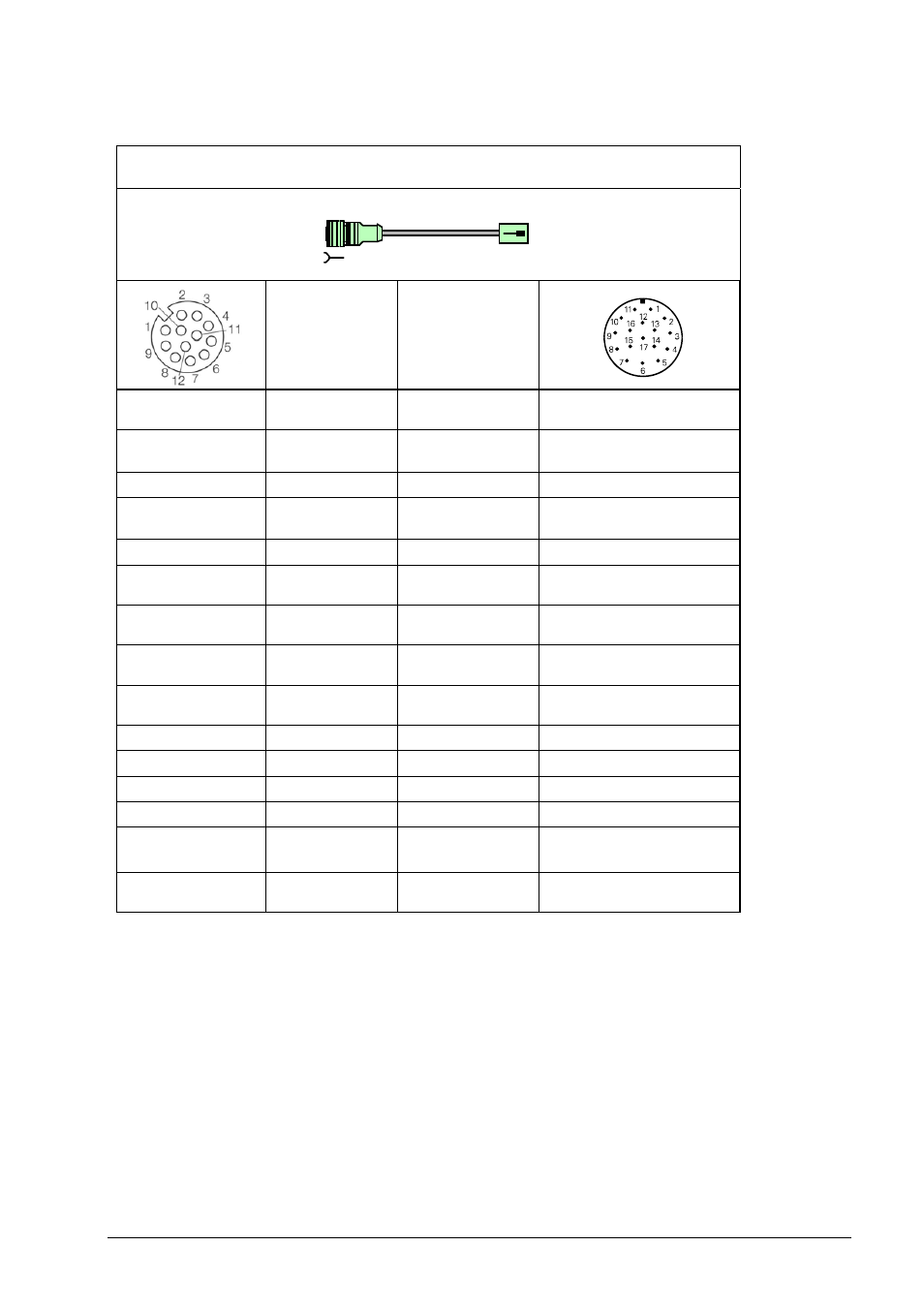

4.3.64 Adapterkabel 12-/17-pol. (EnDat) mit Ultra Lock-Stecker
Adapterkabel ID 643450-xx
Adapter cable ID 643450-xx
Signal Farbe
Color
Stecker 12-pol. Buchse
12-pin female connector
Stecker 17-pol. Stift
17-pin connector (male)
PIN 12 0 V
U
N
weiß/grün
white/green
PIN 10
PIN 5 0 V Sensor weiß / white PIN 4
PIN 1 +V
U
P
braun/grün
brown/green
PIN 7
PIN 11 +V Sensor blau / blue PIN 1
PIN 10 A+ grün/schwarz
green/black
PIN 15
PIN 2 A- gelb/schwarz
yellow/black
PIN 16
PIN 3 B+ blau/schwarz
blue/black
PIN 12
PIN 4 B- rot/schwarz
red/black
PIN 13
PIN 6 DATA+ grau / grey PIN 14
PIN 7 DATA- rosa / pink PIN 17
PIN 8 CLOCK- gelb / yellow PIN 9
PIN 9 CLOCK+ violett / violet PIN 8
PIN 2, 3, 5, 6, 11
frei / free
nicht belegt / not used
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
