3.2 SA 100/110 Service Adapter für potentialfreien Durchschleifbetrieb (Mithören)
3.2.1 SA 100 Service Adapter (Online-Diagnose)
Der Service Adapter SA 100 dient zum Einschalten der Prüfgeräte PWM 20 und IK 215 in den
Messkreis der Maschinenachse („closed loop“).
Durch die Verwendung des SA 100 ist ein geregeltes Verfahren der Maschinenachse während
der Messung möglich.

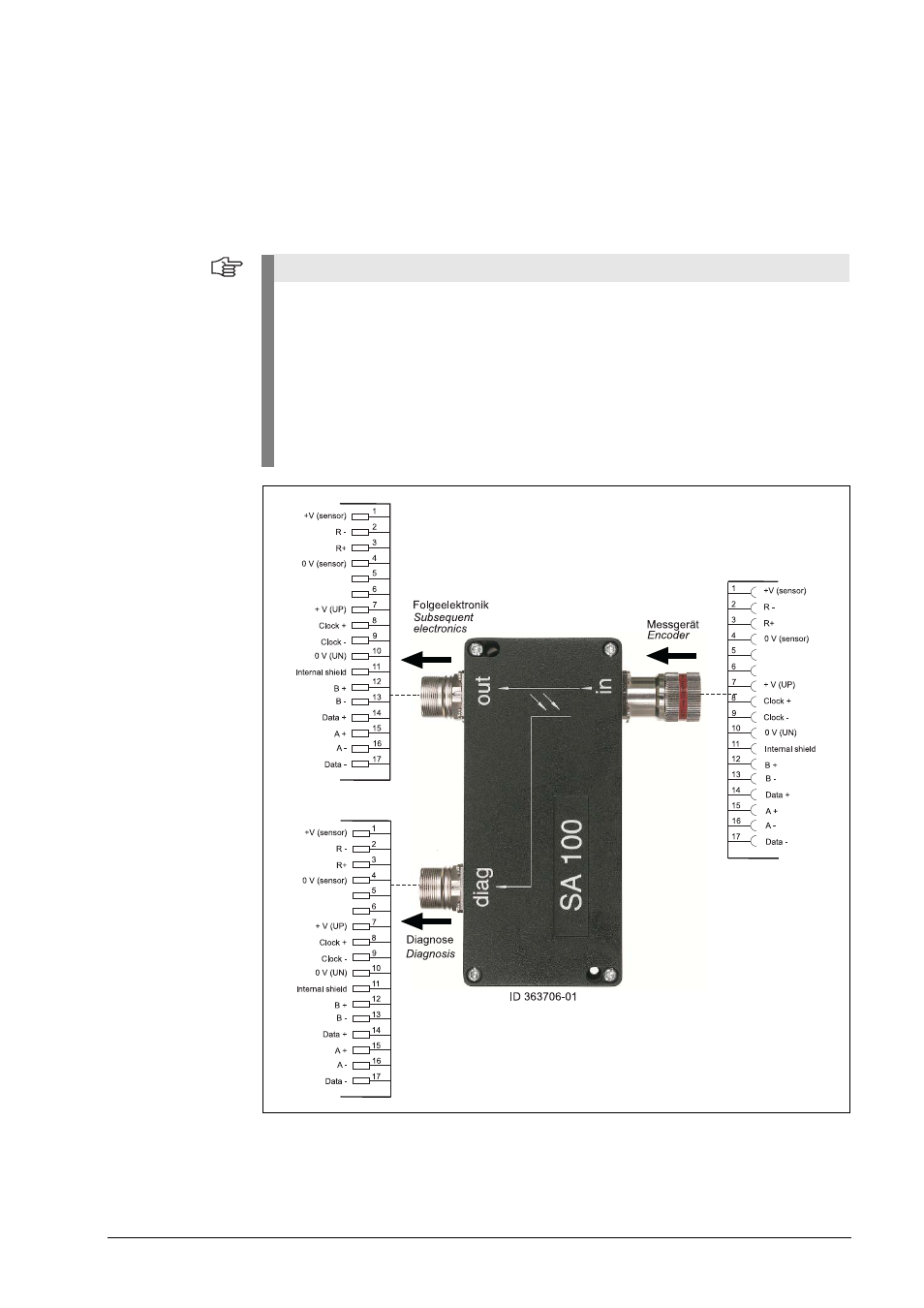

Der diag-Ausgang des SA wird mit dem Prüfgerät PWM 20 IN (oder der Interfacekarte IK 215 IN)
verbunden. Der Datenaustausch zwischen Messgerät und Folgeelektronik kann potentialfrei
über Optokoppler beobachtet werden (inaktives Mithören).
Hinweis
„Closed loop“ in Verbindung mit dem SA 100 ist mit den Schnittstellen EnDat 02, 21
und 22, Fanuc und Mitsubishi möglich. Außerdem müssen Messgerät und Steuerung
die Diagnose-Funktion unterstützen.
Wenn im Messkreis ein SA eingeschaltet wird, ist es der ATS-Software nicht möglich,
aktiv in den Datenverkehr (Steuerung/Messgerät) einzugreifen (z. B. Fehler/Warnun-
gen löschen usw.).
Die Spannungsversorgung muss vom PWM 20 erfolgen, „Spannungsversorgung von
Folgeelektronik verwenden“ nicht aktivieren!
Es ist ausschließlich ein Mithören (Beobachten) des Datentransfers möglich!
Mehr Informationen siehe Kapitel “Durchschleifbetrieb (Mithören)” auf Seite 21.
