September 2014 Anschlussbelegungen 139

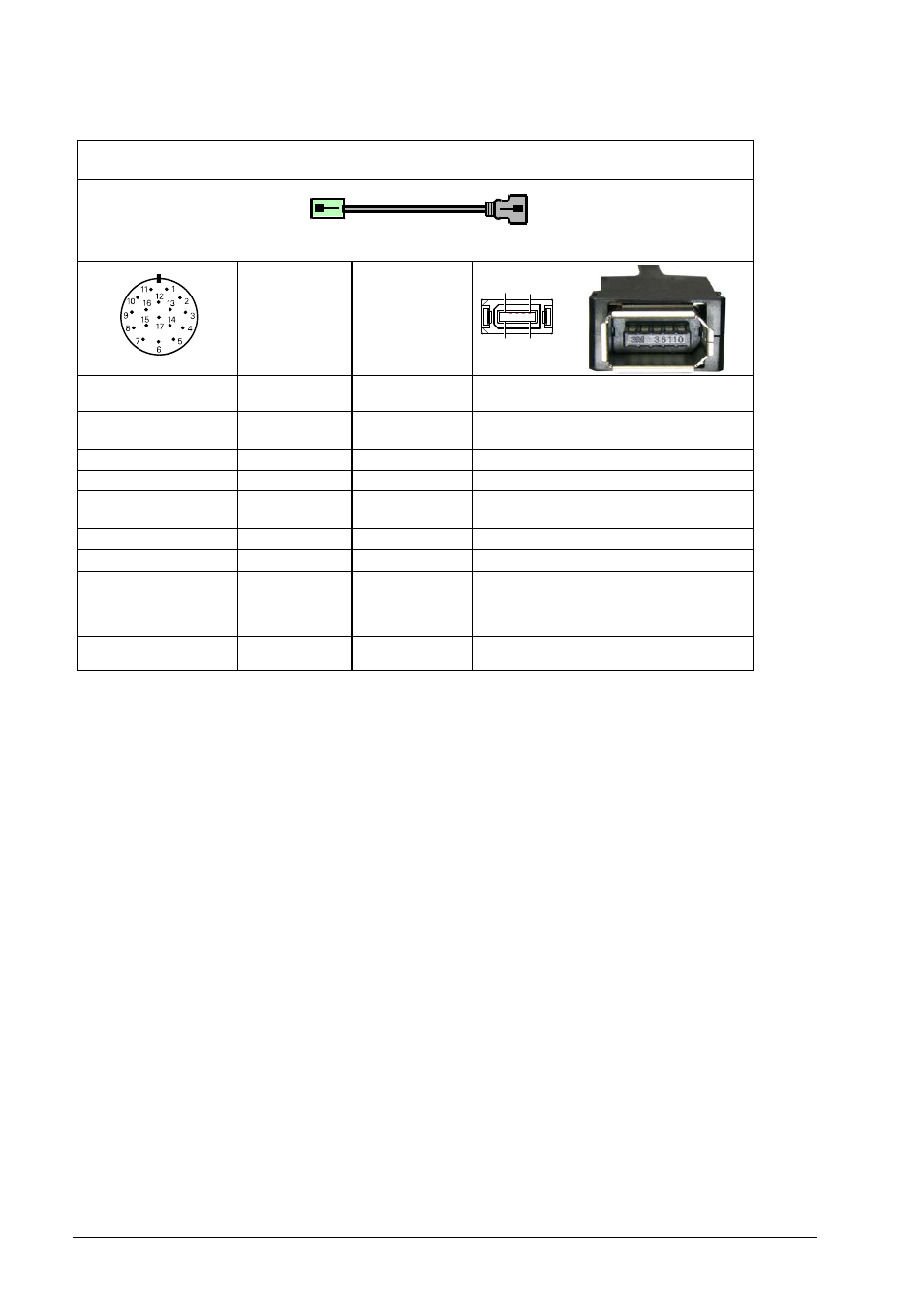

4.3.75 Adapterkabel 17-/10-pol. (Mitsubishi)
10 . . . 2
9 . . . 1
Adapterkabel ID 750974-xx
Adapter cable ID 750974-xx
Signal Farbe
Color
Stecker 17-pol. Stift
17-pin connector (male)
Stecker 10-pol. Stift
10-pin connector (male)
PIN 7 + V
U
P
braun/grün
brown/green
PIN 1
PIN 8 Clock+ violett / violet PIN 3
PIN 9 Clock- gelb / yellow PIN 4
PIN 10 0 V
U
N
weiß/grün
white/green
PIN 2
PIN 14 DATA+ grau / grey PIN 7
PIN 17 DATA- rosa / pink PIN 8
PIN 1-6, 11-13,
15, 16
frei / free
nicht belegt / not used
PIN 5, 6, 9, 10
frei / free
nicht belegt / not used
Gehäuse
Housing
Außenschirm
External shield
Schirm
Shield
Gehäuse
Housing
