142
HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

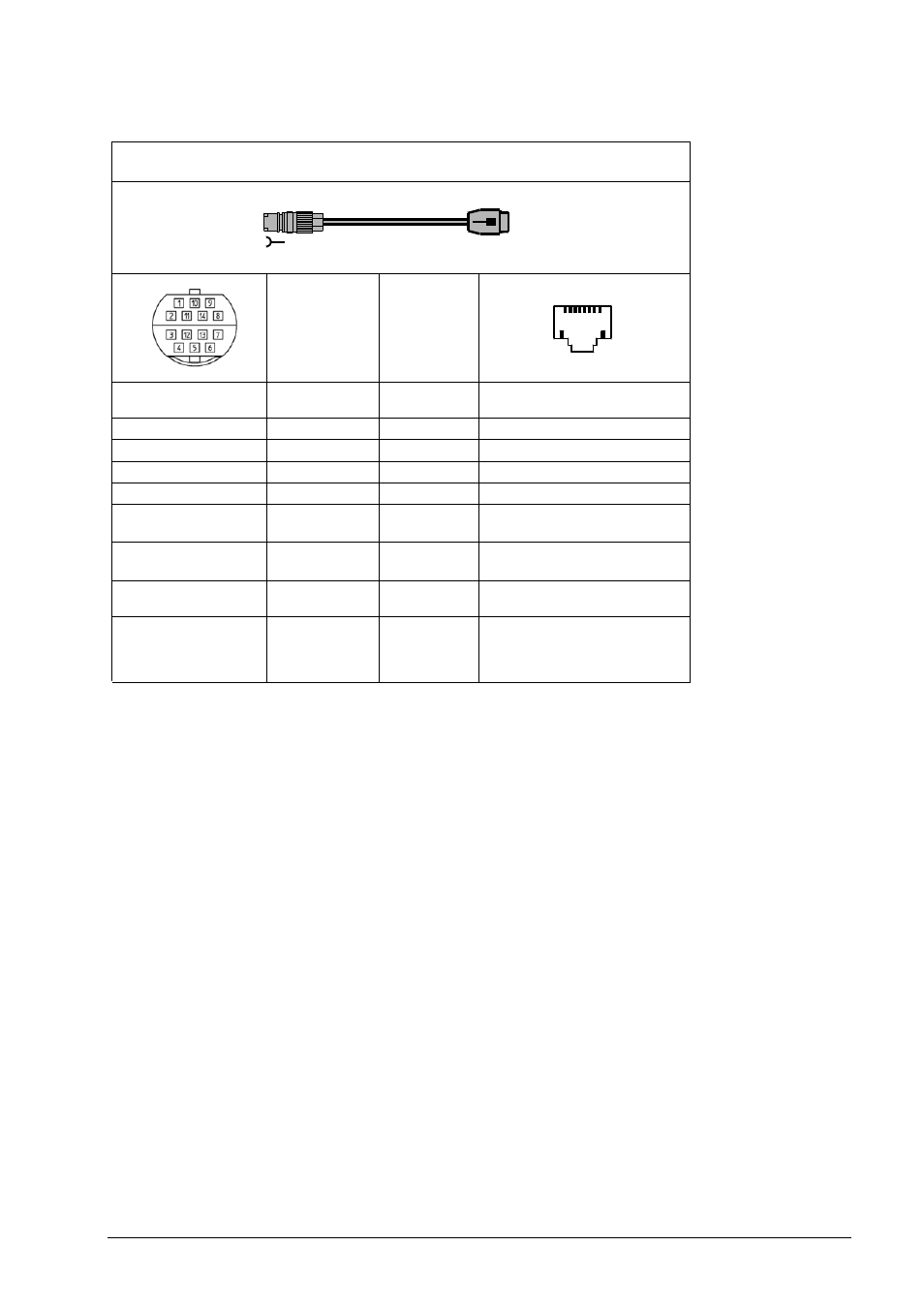

4.3.78 Adapterkabel 14-/10-pol. (DRIVE-CLiQ)
8 . . . . . . 1
B
A
Adapterkabel ID 805375-xx
Adapter cable ID 805375-xx
Signal
Farbe
Color
Stecker 14-pol. Buchse
14-pin female connector
Stecker 10-pol. Stift
10-pin connector (male)
PIN 1
RX-
blau / blue
PIN 2
PIN 2
RX+
rosa / pink
PIN 1
PIN 9
TX-
gelb / yellow
PIN 6
PIN 10
TX+
grün / green
PIN 3
PIN 12
0 V
U
N
schwarz / black
B
PIN 13
+V
U
P
rot / red
A
Gehäuse
Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse
Housing
PIN 3, 4, 5, 6,
7, 8, 11, 14
frei / free
nicht belegt / not used
PIN 4, 5, 7, 8
frei / free
nicht belegt / not used
