HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik
4.3.6

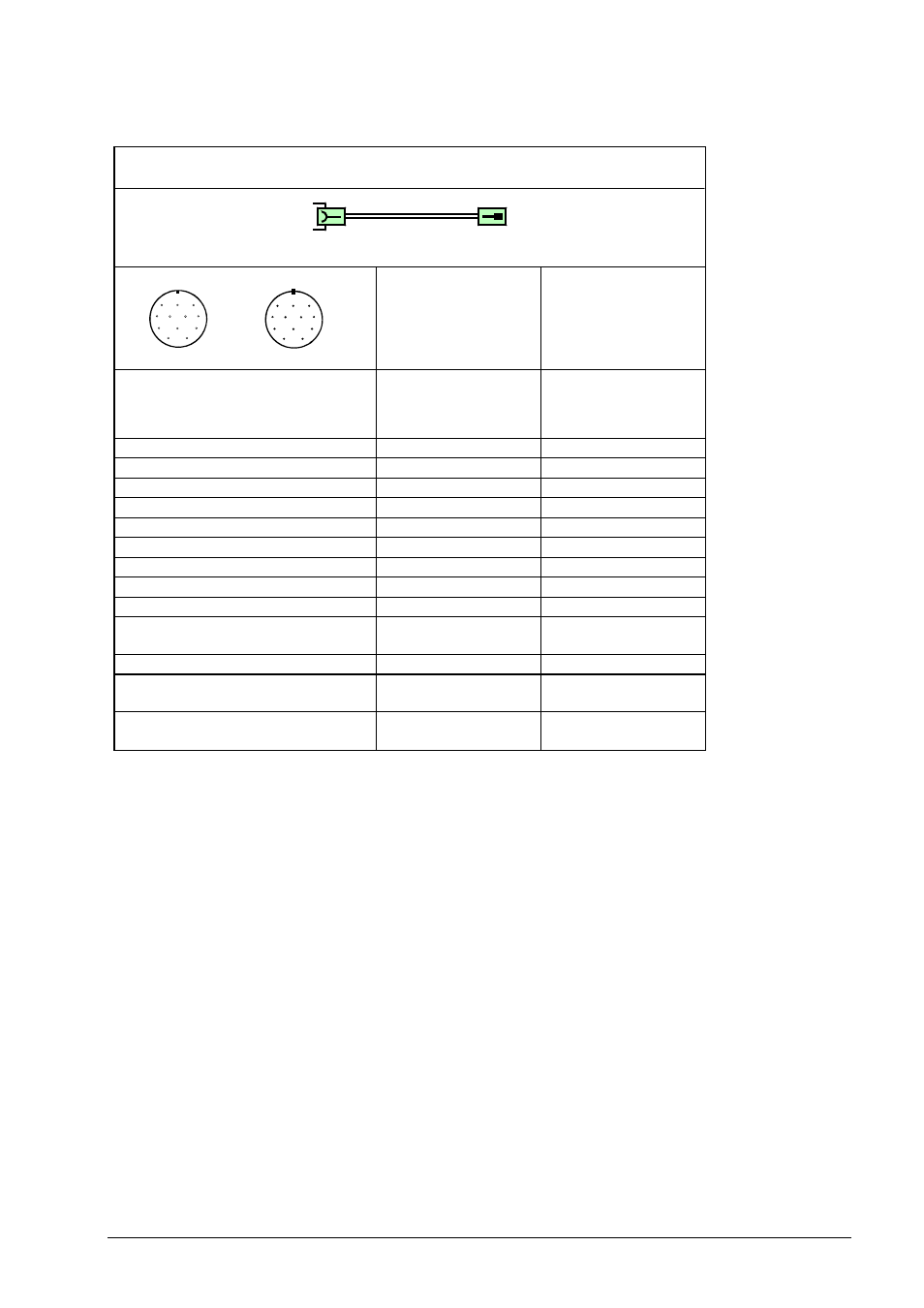

Verbindungskabel 1 Vss 12-/12-pol. für PWM OUT
Verlängerungskabel Id.Nr. 298401-xx
Extension cable Id.Nr. 298401-xx
Farbe
Color
Signal 1 Vss
Signal 1 Vpp
Stecker 12-pol. Buchse/
Kupplung 12-pol. Stift
12-pin female connector/
12-pin male coupling
PIN 1
rosa / pink
B-
PIN 2
blau / blue
+ V Sensor
PIN 3
rot / red
R+
PIN 4
schwarz / black
R-
PIN 5
braun / brown
A+
PIN 6
grün / green
A-
PIN 7
gelb / yellow
frei / free
PIN 8
grau / grey
B+
PIN 9
violett / violet
frei / free
PIN 10
weiß/grün
white/green
0 V
U
N
PIN 11
weiß / white
0 V Sensor
PIN 12
braun/grün
brown/green
+ V
U
P
Gehäuse
Housing
Schirm
Shield
1
7
6
5
4
3
2
9
12
11
8
10
1
7
6
5
4
3
2
9
12
11
8
10
Verbindungskabel ID 298401-xx
Connection cable ID 298401-xx
