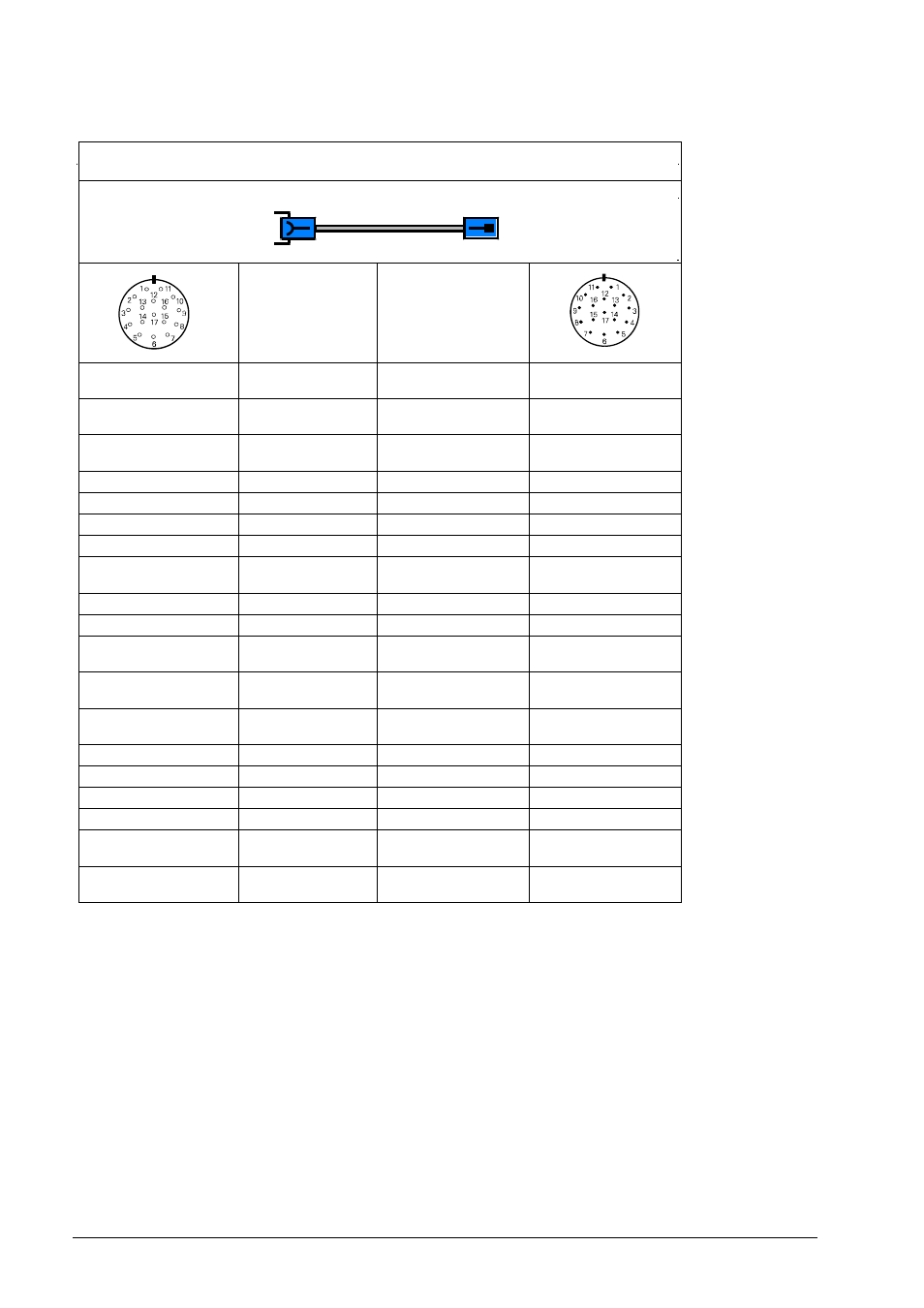

4.3.23 Adapterkabel 17-/17-pol. (EnDat)
Mot.Enc. Mot.Enc.
Adapterkabel ID 340302-xx
Adapter cable ID 340302-xx
Signal Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Kupplung 17-pol. Stift
17-pin male coupling
PIN 1 A+ grün/schwarz
green/black
PIN 1
PIN 2 A- gelb/schwarz
yellow/black
PIN 2
PIN 3 DATA+ rot / red PIN 3
PIN 4 frei / free - PIN 4
PIN 5 CLOCK+ grün / green PIN 5
PIN 6 frei / free - PIN 6
PIN 7 0V (U
N
) weiß/grün
white/green
PIN 7
PIN 8 Temp+ gelb / yellow PIN 8
PIN 9 Temp- violett / violet PIN 9
PIN 10 +V (U
P
) braun/grün
brown/green
PIN 10
PIN 11 B+ blau/schwarz
blue/black
PIN 11
PIN 12 B- rot/schwarz
red/black
PIN 12
PIN 13 DATA- schwarz / black PIN 13
PIN 14 CLOCK- braun / brown PIN 14
PIN 15 0 V Sensor weiß / white PIN 15
PIN 16 +V Sensor blau / blue PIN 16
PIN 17 Innenschirm (0 V)
Internal shield (0 V)
- PIN 17
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
