September 2014 Übersicht Kabel und Adapter 25

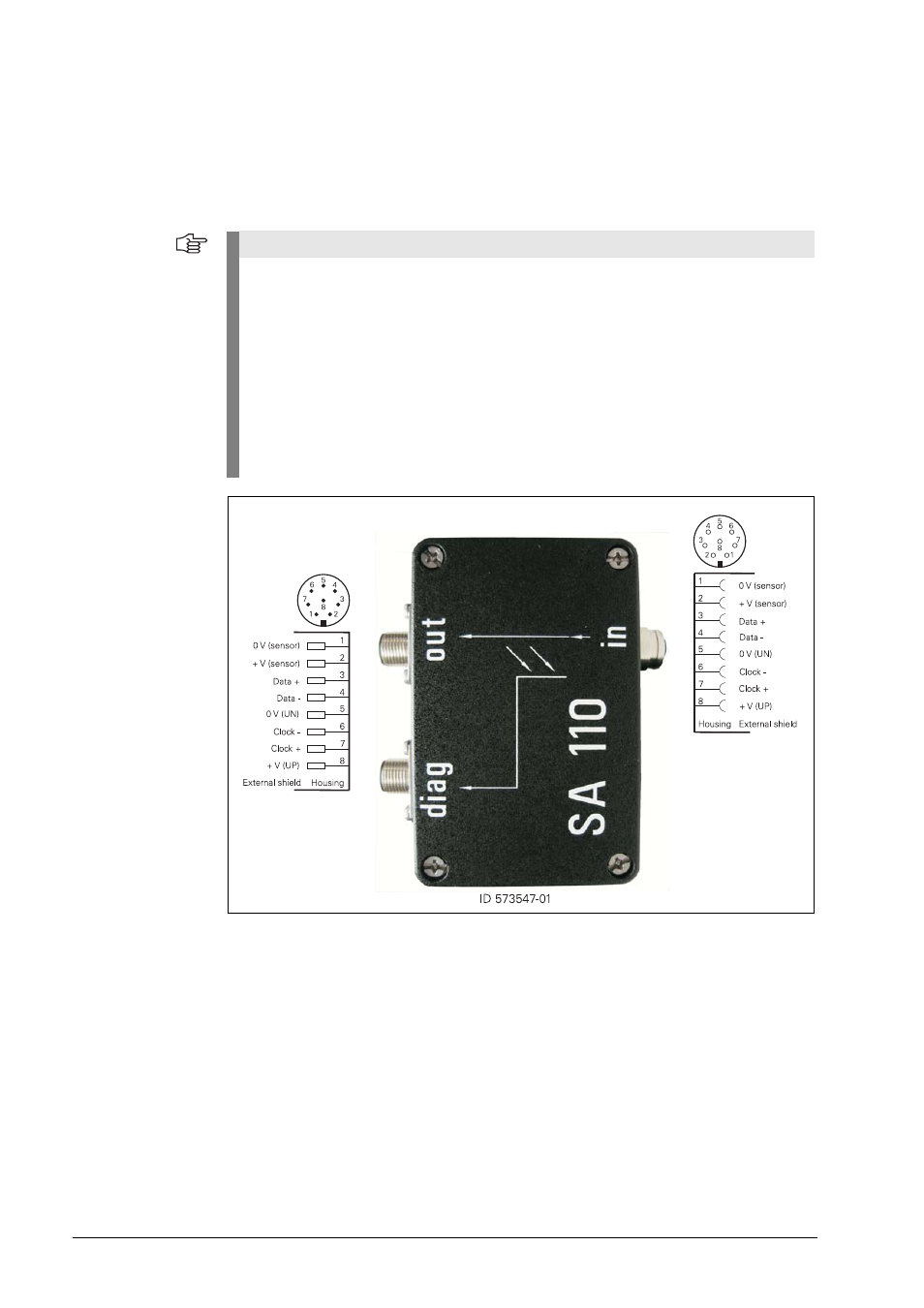

3.2.2 SA 110 Service Adapter (Online-Diagnose) für potentialfreies Durchschleifen (Mithören)
Der Service Adapter SA 110 dient zum Einschalten der Prüfgeräte PWM 20 und IK 215 in den
Messkreis der Maschinenachse („closed loop“) mit rein serieller Datenübertragung (ohne
Inkrementalsignale).
Durch die Verwendung des SA 110 ist ein geregeltes Verfahren der Maschinenachse während
der Messung möglich.
Der diag-Ausgang des SA wird mit dem Prüfgerät PWM 20 IN (oder der Interfacekarte IK 215 IN)
verbunden. Der Datenaustausch zwischen Messgerät und Folgeelektronik kann potentialfrei
über Optokoppler beobachtet werden (inaktives Mithören).
Hinweis
„Closed loop“ ist in Verbindung mit folgenden absoluten Schnittstellen möglich:
- EnDat 2.2 (rein seriell ohne Inkrementalsignale)
- Fanuc
- Mitsubishi ab Version 02 (nur mit PWM 20)
Die TNC muss die Diagnose-Funktion unterstützen.
Wenn im Messkreis ein SA eingeschaltet wird, ist es der ATS-Software nicht möglich,
aktiv in den Datenverkehr (Steuerung/Messgerät) einzugreifen (z. B. Fehler/Warnun-
gen löschen usw.).
Die Spannungsversorgung muss vom PWM 20 erfolgen, „Spannungsversorgung von
Folgeelektronik verwenden“ nicht aktivieren!
Es ist ausschließlich ein Mithören (Beobachten) des Datentransfers möglich!
Mehr Informationen siehe Kapitel “Durchschleifbetrieb (Mithören)” auf Seite 21.
