118 HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

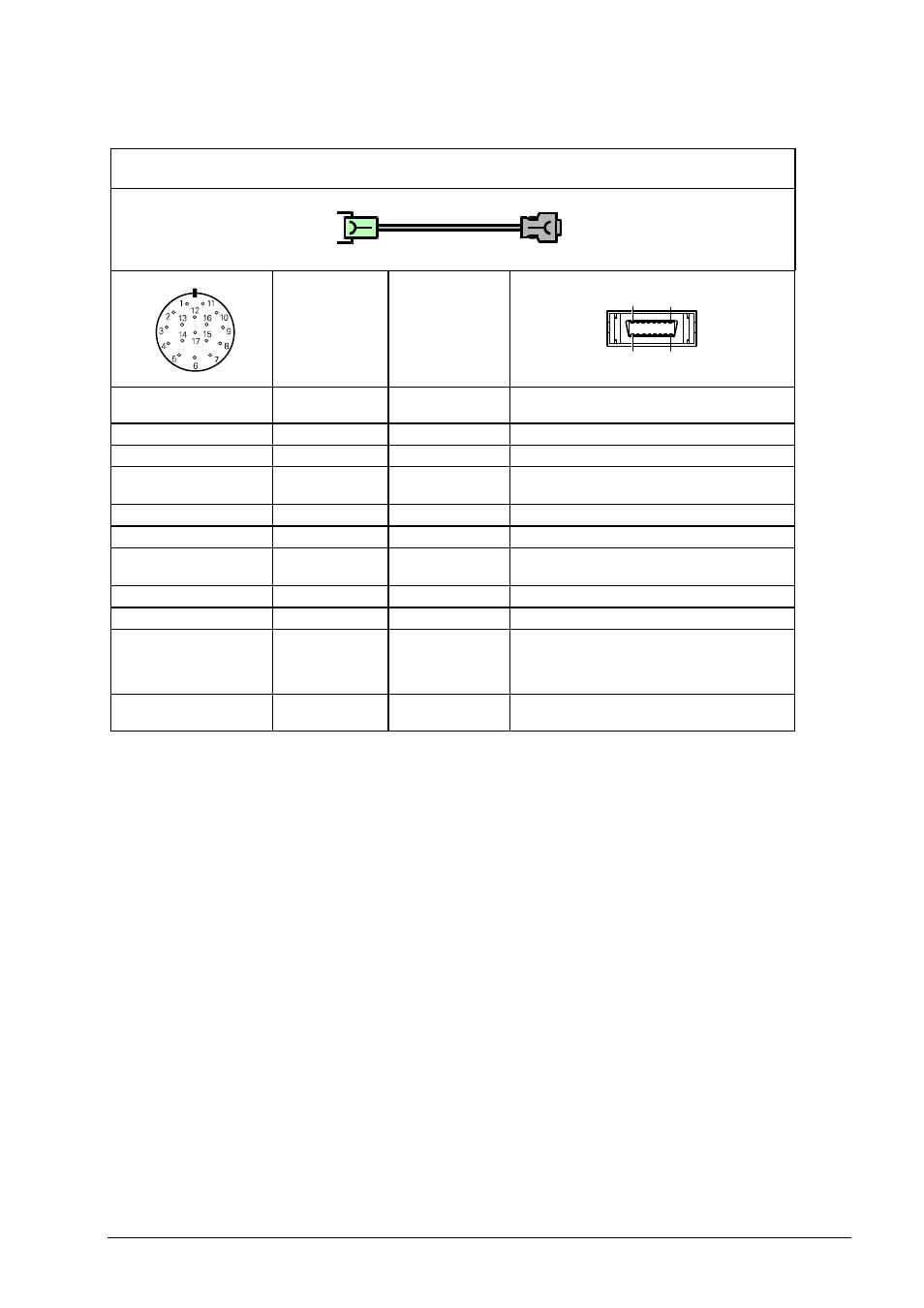

4.3.54 Adapterkabel 17-/20-pol. (Fanuc)
Adapterkabel ID 550162-01
Adapter cable ID 550162-01
Signal Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Stecker 20-pol. Buchse
20-pin female connector
PIN 1 +V Sensor blau / blue PIN 18, 20
PIN 4 0 V Sensor weiß / white PIN 14
PIN 7 + V
U
P
braun/grün
brown/green
PIN 9
PIN 8 Request Frame+ violett / violet PIN 5
PIN 9 Request Frame- gelb / yellow PIN 6
PIN 10 0 V
U
N
weiß/grün
white/green
PIN 12
PIN 14 DATA+ grau / grey PIN 1
PIN 17 DATA- rosa / pink PIN 2
PIN 2, 3, 5, 6, 11-13,
15, 16
frei / free
nicht belegt / not used
PIN 3, 4, 7, 8, 10
frei / free
nicht belegt / not used
Gehäuse
Housing
Außenschirm
External shield
Schirm
Shield
PIN 16
10 . . . . . . . 1
20 . . . . . . . 11
