134

HEIDENHAIN PWM 20 Prüfpaket Kabel- und Anschlusstechnik

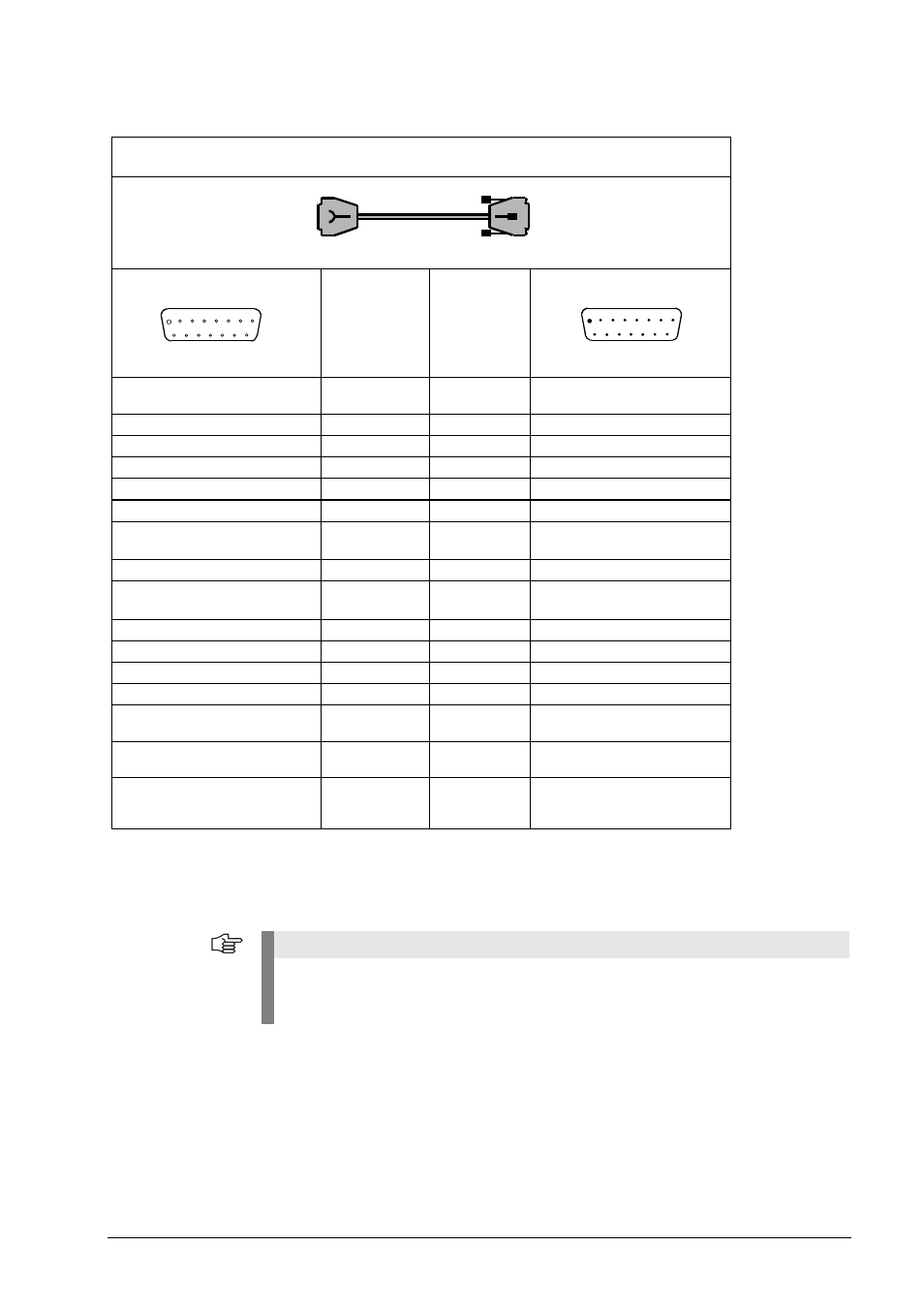

4.3.70 Verbindungskabel für LIP 2xx Kompensation 15-/15-pol. Sub-D (1 Vss) PWM 20 X1 IN

Hinweis

Belegung für den Abgleich von LIP 2xx (drei zusätzliche PINs belegt)! Abgleichvorgang nicht
starten, wenn sich das PWM 20 im Durchschleifbetrieb befindet.
Gefahr von unkontrollierter Maschinenbewegung!

1

9

2

10

3

5

4

6

8

7

11 12 13 14 15

8

15

7

14

6

4

5

3

1

2

13 12 11 10 9

PWM 20 IN

Verbindungskabel ID 735541-xx

Connecting cable ID 735541-xx










Signal 1 Vss

Signal 1 Vpp

Farbe

Color

Sub-D-Stecker 15-pol. Buchse

15-pin D-sub connector (female)

Sub-D-Stecker

15-pol.

Stift

15-pin D-sub connector (male)

PIN 7

R-

schwarz / black

PIN 7

PIN 9

A-

grün / green

PIN 9

PIN 10

0 V Sensor

weiß / white

PIN 10

PIN 12

+V Sensor

blau / blue

PIN 12

PIN 3

B+

grau / grey

PIN 3

PIN 4

+V
U

P

braun/grün

brown/green

PIN 4

PIN 14

R+

rot / red

PIN 14

PIN 2

0 V

U

N

weiß/grün

white/green

PIN 2

PIN 11

B-

rosa / pink

PIN 11

PIN 1

A+

braun / brown

PIN 1

PIN 13

CLOCK

violett / violet

PIN 13

PIN 15

DATA

gelb / yellow

PIN 15

PIN 5

Selbsttestsignal

self-test signal

rot/schwarz

red/black

PIN 5

Gehäuse

Housing

Außenschirm

External shield

Schirm /

Shield

Gehäuse

Housing

PIN 6, 8

frei / free

nicht belegt / not used

PIN 6, 8

frei / free

nicht belegt / not used
